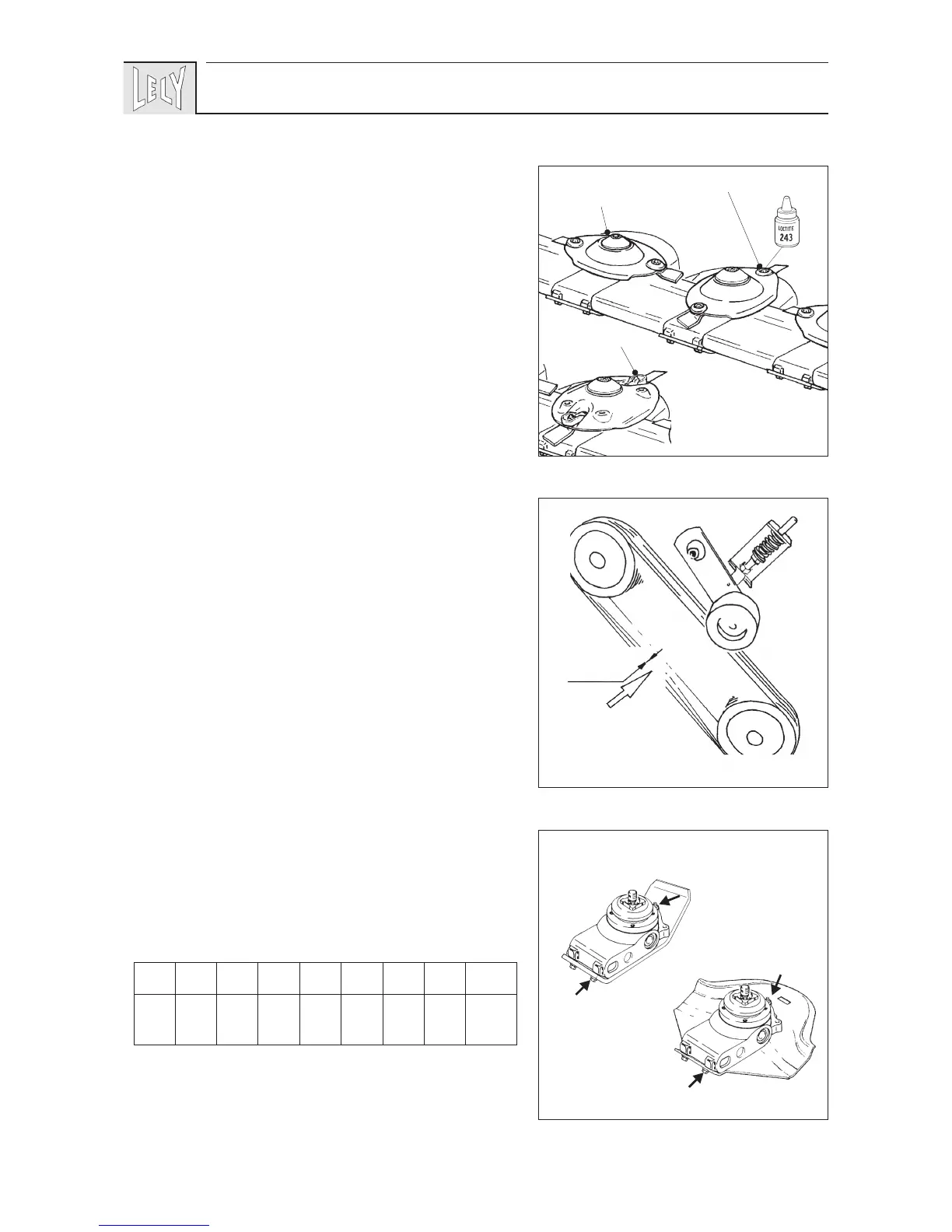

• Klingenbolzen auf festen Sitz prüfen (Bild 25).
Typ “S”: Bolzen mit Loctite 243 sichern, oder neue
Bolzen, mit einem Sicherungsmittel versehen, anwenden.
Anzugsmoment: 50-60 Nm (5-6 kgm).
Typ “N”: Anzugsmoment 50-60 Nm (5-6 kgm).
• Die Mähscheiben auf festen Sitz prüfen (Bild 25).
Anzugsmoment: 150-250 Nm (10-20 kgm). Der Splint zur
Sicherung der Kronenmutter darf nicht über den Drucktopf
hinausragen.
• Zugspannung der Keilriemen kontrollieren.
Dazu den Riemenkasten auseinandernehmen. Die Span-
nung soll derart sein, dass jeder Riemen in der Mitte
zwischen den Riemenscheiben mit einer Kraft von 70 N
(7 kg) ca. 10 mm eingedrückt werden kann (Bild 26).
Es empfiehlt sich, die Zugspannung von den Keilriemen
wegzunehmen, wenn man beabsichtigt, die Maschine
längere Zeit nicht einzusetzen.
• Reifendruck kontrollieren.
Dieser soll 250-300 kPa (2,5-3,0 bar) betragen.
• Sämtliche Bolzen und Muttern auf festen Sitz prüfen.
Insbesondere ist auf die Bolzen mit denen die Gleitkufen
und Verschleissplatten montiert sind, zu achten (Bild 27).
Die nicht hinreichend fest angezogenen Bolzen und
Muttern sind mit einem Anzugsmoment das Sie der
nachstehenden Tabelle entnehmen können, nachzuziehen.
95
25
150-250 Nm (15-25 kgm)
50-60 Nm (5-6 kgm)
"S"
"N"
50-60 Nm
(5-6 kgm)
26
10 mm
70 N
(7 kg)
27
M6 M8 M10 M12 M14 M16 M20 M24
Nm 10 25 50 85 135 215 410 710
kgm 1,0 2,5 5,0 8,5 13,5 21,5 41,0 71,0
