13
AMP SERIE
S
Cavi di collegamento
Di seguito sono riportati gli schemi di connessione dei connettori utilizzabili con gli amplificatori AMP
SERIES. Per il collegamento dellamplificatore al mixer accertatevi di utilizzare
sempre e solo cavi di
segnale (cavi schermati, costituiti da due fili più una calza che funge da schermo) e non cavi di potenza
(cavi colonna costituiti solo da due fili, in genere di sezione maggiore): lutilizzo di cavi non schermati, infatti,
potrebbe facilmente determinare linsorgere di fastidiosi ronzii e rumori di fondo. Gli ingressi degli amplificatori
AMP SERIES sono bilanciati e, pertanto, sono realizzati in modo tale che i disturbi eventualmente presenti
sulla linea vengano eliminati od almeno ridotti in larga misura. Vi consigliamo, quindi, di utilizzare, quando
possibile, per le connessioni al mixer sempre cavi bilanciati. Per il collegamento dellamplificatore alle casse,
invece, utilizzate
sempre e solo cavi di potenza e non cavi di segnale: in questultimo caso, infatti, la
potenza erogata dagli amplificatori andrebbe in parte dispersa a causa della ridotta sezione del cavo.
Abbiate cura dei cavi di collegamento, afferrandoli sempre per i connettori, evitando di tirarli lungo il
cordone ed avvolgendoli senza nodi o forti torsioni: ne allungherete la vita e laffidabilità, a vostro assoluto
vantaggio. Verificate periodicamente che i cavi che impiegate siano in buono stato, con le connessioni
realizzate nel modo corretto e con tutti i contatti in perfetta efficienza: spesso, infatti, molti problemi ed
inconvenienti (falsi contatti, rumori di massa, scariche, ecc.) sono dovuti unicamente allutilizzo di cavi inadatti
o avariati.

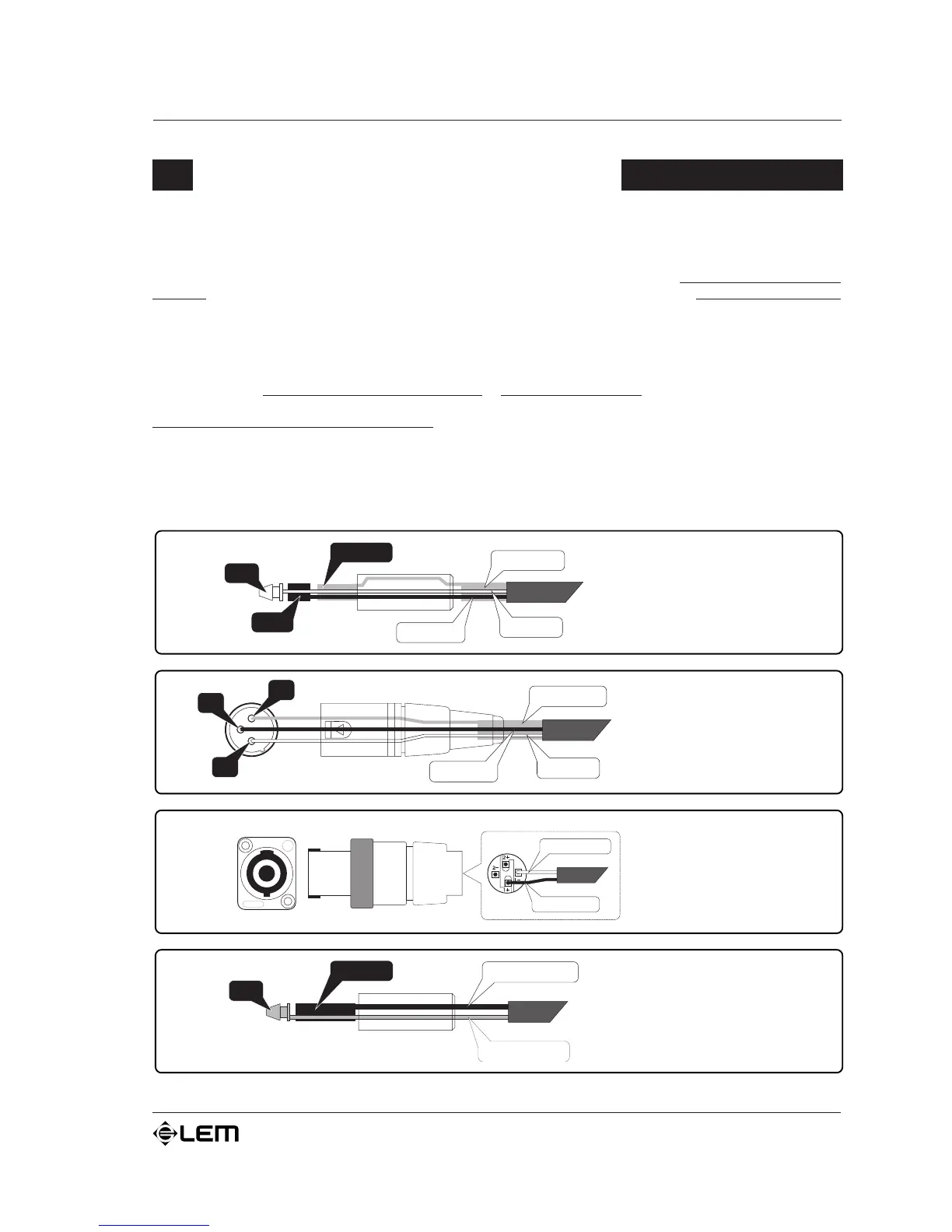

Cavi di collegamento

/ NEGATIVE
+
/ POSITIVE
TIP
SLEEVE
+
POSITIVE

NEGATIVE
Connettore
di potenza JACK
3
GROUND
HOT
(
+
)
COLD
()
1
2
Connettore
XLR-M bilanciato
TIP
RING
GROUND
HOT
(
+
)
SLEEVE
COLD
()
Connettore
JACK bilanciato
Connettore
di potenza
SPEAKON
