EXPANSION
VALVE (2)
2nd STAGE
CONDENSER FAN
FAN CAPACITORS (2) FAN ORIFICES (S) 1st STAGE
CONDENSER FAN
1st STAGE
THERMOMETER
WELL
LIQUID LINE
SERVICE PORT
FILTER/DRIER
SUCTION LINE
SERVICE PORT
DISCHARGE LINE
SERVICE PORT
COMPRESSOR
HIGH PRESSURE
LIMIT (S4)
CONDENSER COILS (2)
COMPARTMENT DIVIDER
MUST BE IN PLACE DURING
UNIT OPERATION
END VIEW
SERVICE ACCESS OPENING
HIGH PRESSURE
LIMIT (S7)
DISCHARGE LINE
SERVICE PORT
COMPRESSOR
SUCTION LINE
SERVICE PORT
LIQUID LINE
SERVICE PORT
THERMOMETER
WELL
2nd STAGE
FILTER RACK
EVAPORATOR (2)
SUCTION
MANIFOLD (2)
GCS16-1353,1603 END VIEW COMPRESSOR COMPARTMENT
CONTROL BOX
LOSS OF CHARGE
SWITCH (S25)
LOW AMBIENT SWITCH
(S24)
FILTER/DRIER
FREEZESTATS
(2)
S49 and S50
FIGURE 30
SUCTION LINE
EVAPORATOR COIL
DISCHARGE LINE
FIGURE 31
SUCTION LINE
GAUGE PORT
1
LEFT CONDENSER COIL
(COMPRESSORS 2 AND 3)
HIGH PRESSURE
SWITCH S4
HIGH
PRESSURE
SWITCH S7
HIGH PRESSURE
SWITCH S28
LOSS OF CHARGE
SWITCH S25
LOSS OF CHARGE
SWITCH S34
DISCHARGE
LINE
DISCHARGE
GAUGE PORT
LOSS OF CHARGE
SWITCH S24
DISCHARGE
GAUGE PORT
*LEFT BRANCH TO
LEFT CONDENSER
RIGHT BRANCH TO
RIGHT CONDENSER
TEE (FEEDS
RIGHT CONDENSER)
TEE*
SUCTION LINE
GAUGE PORT
TEE (FEEDS
LEFT CONDENSER)
2
3

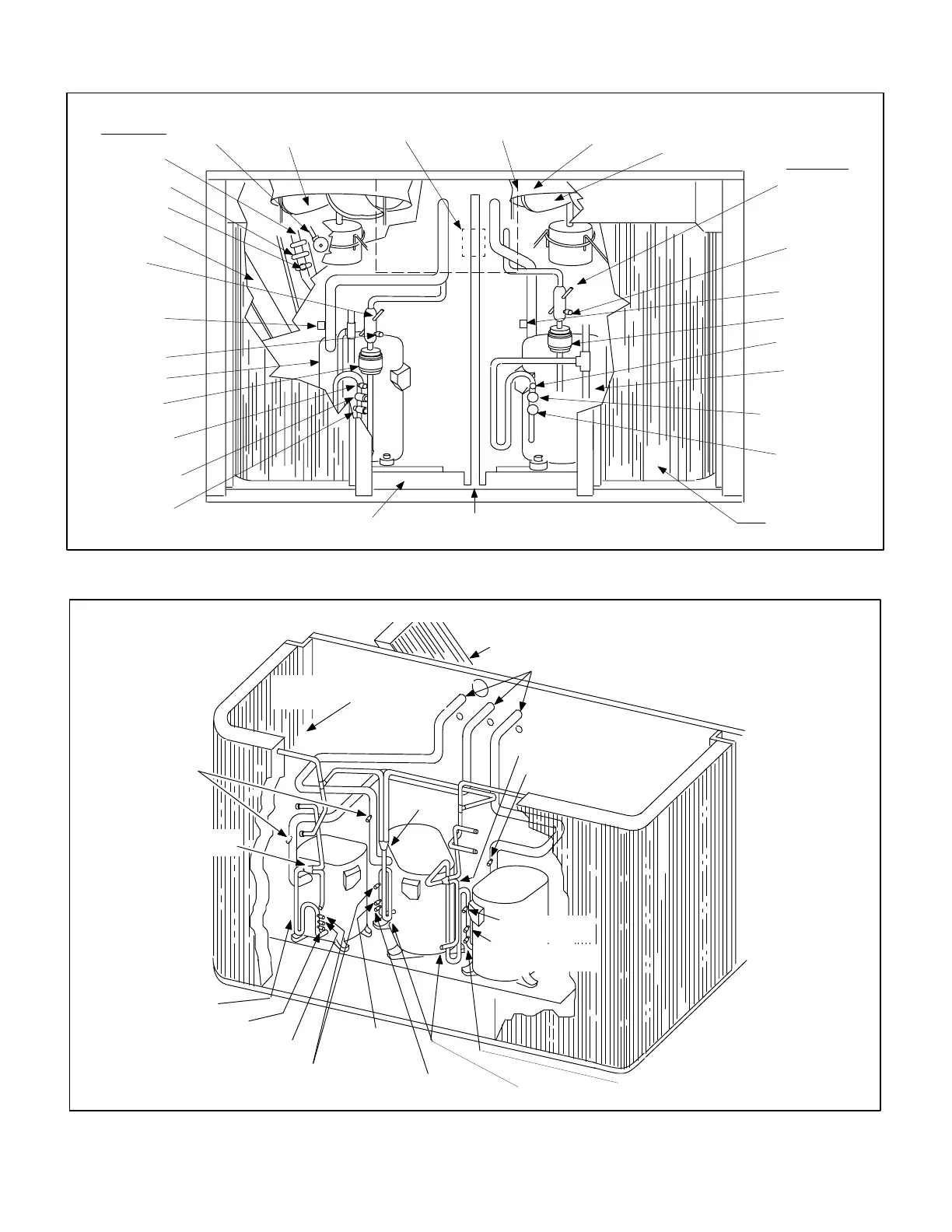

GCS16-1853 PLUMBING COMPONENTS CONDENSING SECTION - VAPOR LINES
