Posizionare i connettori nella parte posteriore dell’elaboratore

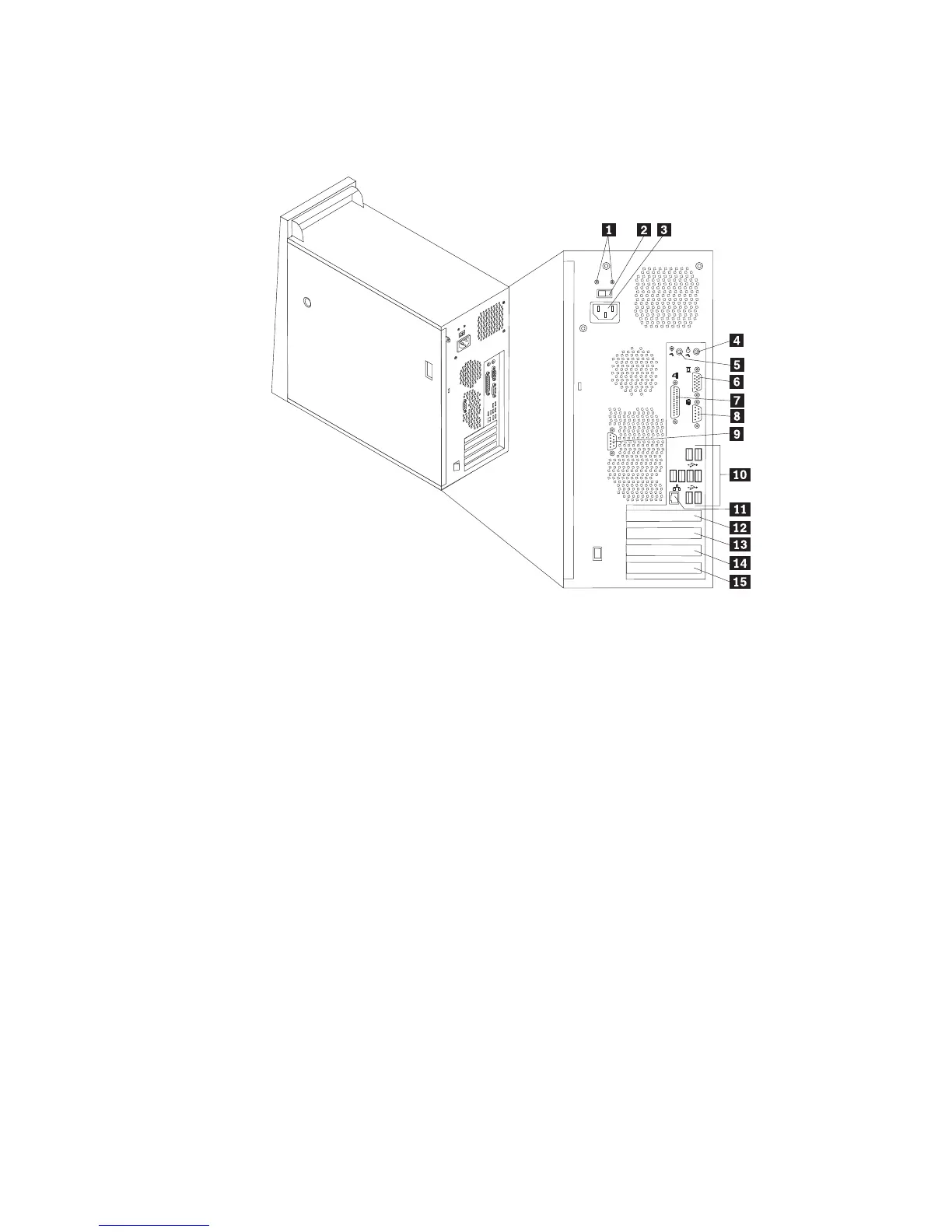

La figura riportata di seguito illustra le posizioni dei connettori nella parte
anteriore del computer.
1 LED di diagnostica
dell’alimentatore
9 Connettore seriale (COM 2) (alcuni modelli)
2 Interruttore di selezione del
voltaggio
10 Connettori USB (8)
3 Connettore di alimentazione 11 Connettore LAN Ethernet
4 Connettore di uscita audio 12 Connettore per adattatore grafico PCI
Express (x16) (alcuni modelli)
5 Connettore di ingresso audio 13 Connettore adattatore PCI Express (x1)
6 Connettore video VGA 14 Connettore per adattatore PCI
7 Connettore parallelo 15 Connettore per adattatore PCI
8 Connettore seriale (COM 1)
Nota: Alcuni connettori posti sulla parte posteriore del computer hanno dei colori
codificati per semplificare il collegamento dei cavi.
Capitolo 3. Installazione delle opzioni 21
