Identificazione delle parti sulla scheda di sistema
La scheda di sistema (talvolta chiamata planare o scheda madre) è la scheda su cui si
trovano i circuiti principali del computer. Tale scheda fornisce le funzioni di base
del computer e supporta diverse unità preinstallate o che è possibile installare
successivamente.

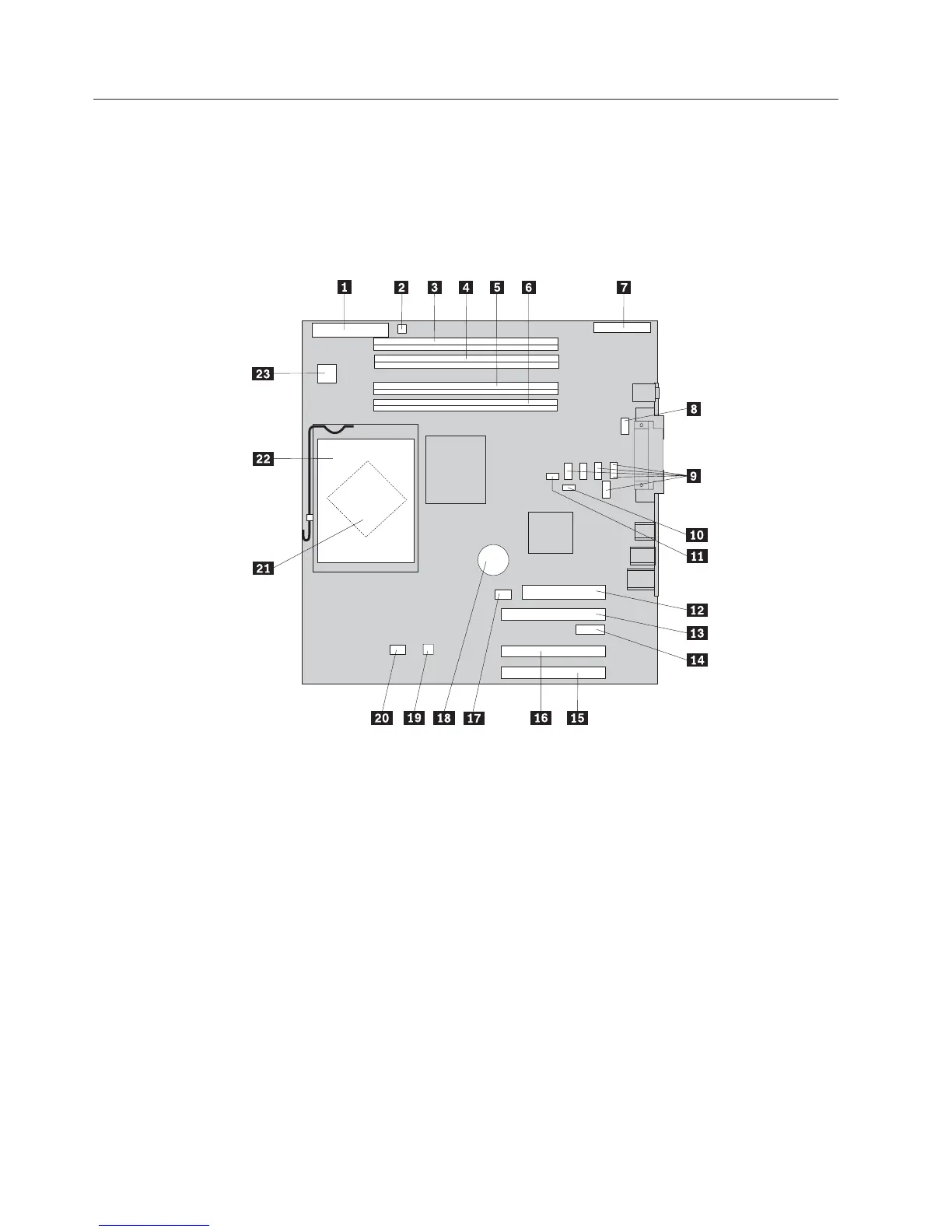

L’illustrazione seguente mostra le posizioni dei componenti della scheda di
sistema.
1 Connettore unità dischetto 13 Adattatore video PCI Express (x16)
connettore (alcuni modelli)
2 Connettore dell’altoparlante 14 Connettore adattatore PCI Express
(x1)
3 Connettore memoria 4 15 Connettore adattatore PCI 1
4 Connettore memoria 3 16 Connettore adattatore PCI 2
5 Connettore di memoria 2 17 Connettore per ventola di sistema
(non usato)
6 Connettore di memoria 1 18 Batteria
7 Connettore pannello anteriore I/O 19 Connettore per il sensore della
temperatura
8 Connettore seriale (COM2) 20 Connettore per ventola del
microprocessore
9 Connettori seriali ATA IDE (5) 21 Microprocessore
10 Cavallotto Clear CMOS/Recovery 22 Dissipatore di calore del
microprocessore
11 Connettore dell’interruttore (tamper
sw) di presenza del coperchio
23 Connettore di alimentazione a 12v
12 Connettore dell’alimentatore
26 Guida per l’utente
