Umístění konektorů na zadní straně počítače

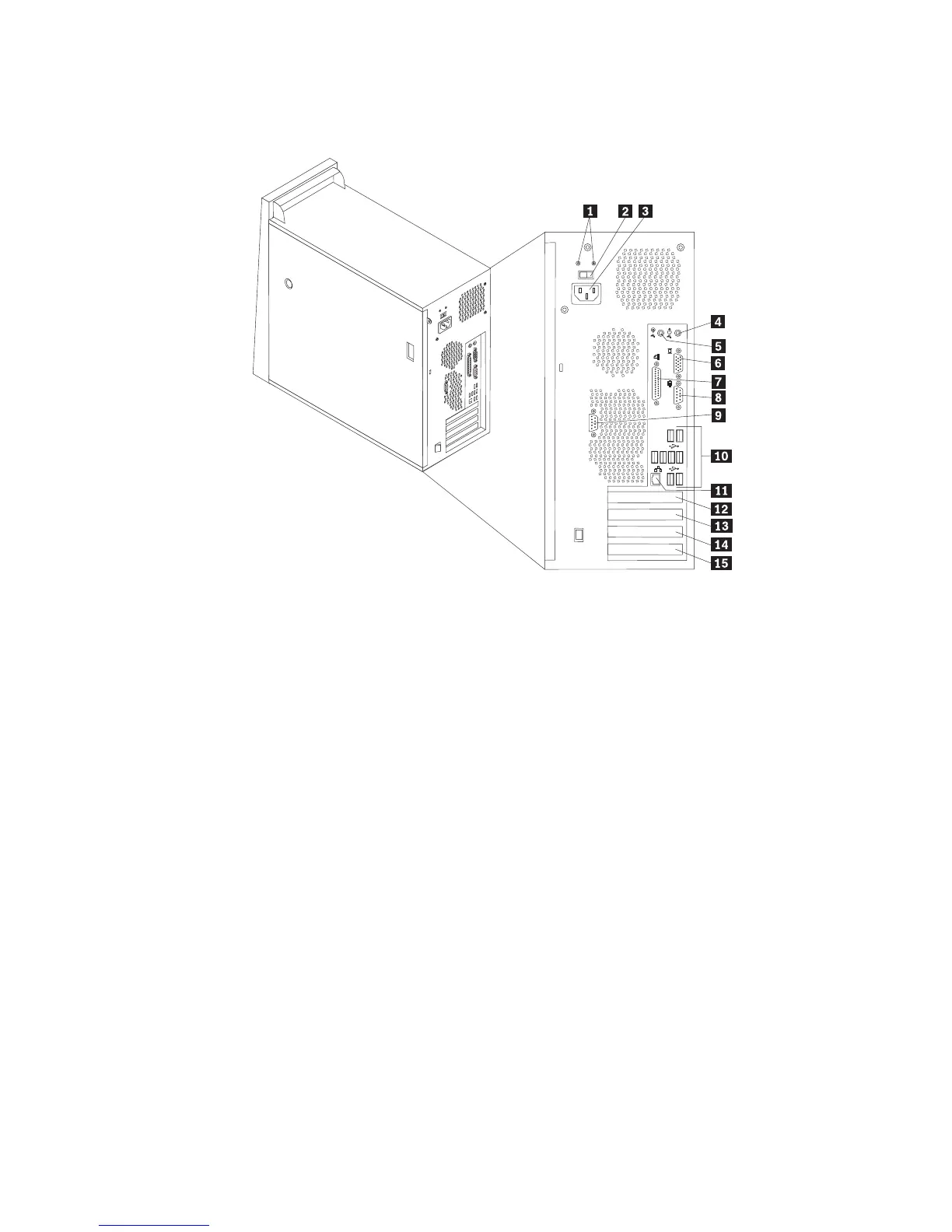

Následující ilustrace znázorňuje umístění konektorů na zadní straně počítače.
1 Diagnostické kontrolky
napájecího zdroje
9 Sériový konektor (COM 2) (některé modely)
2 Přepínač volby napětí 10 Konektory USB (8)
3 Napájecí konektor 11 Konektor lokální sítě Ethernet
4 Konektor linkového výstupu pro
audio
12 Konektor grafického adaptéru PCI Express (x16)
(některé modely)
5 Konektor linkového vstupu pro
audio
13 Konektor pro adaptér PCI Express (x1)
6 Konektor pro monitor VGA 14 Konektor pro adaptér PCI
7 Paralelní konektor 15 Konektor pro adaptér PCI
8 Sériový konektor (COM 1)
Poznámka: Některé konektory na zadní straně počítače jsou barevně odlišeny, díky čemuž
snáze určíte, jak správně zapojit počítačové kabely.
18 Uživatelská příručka
