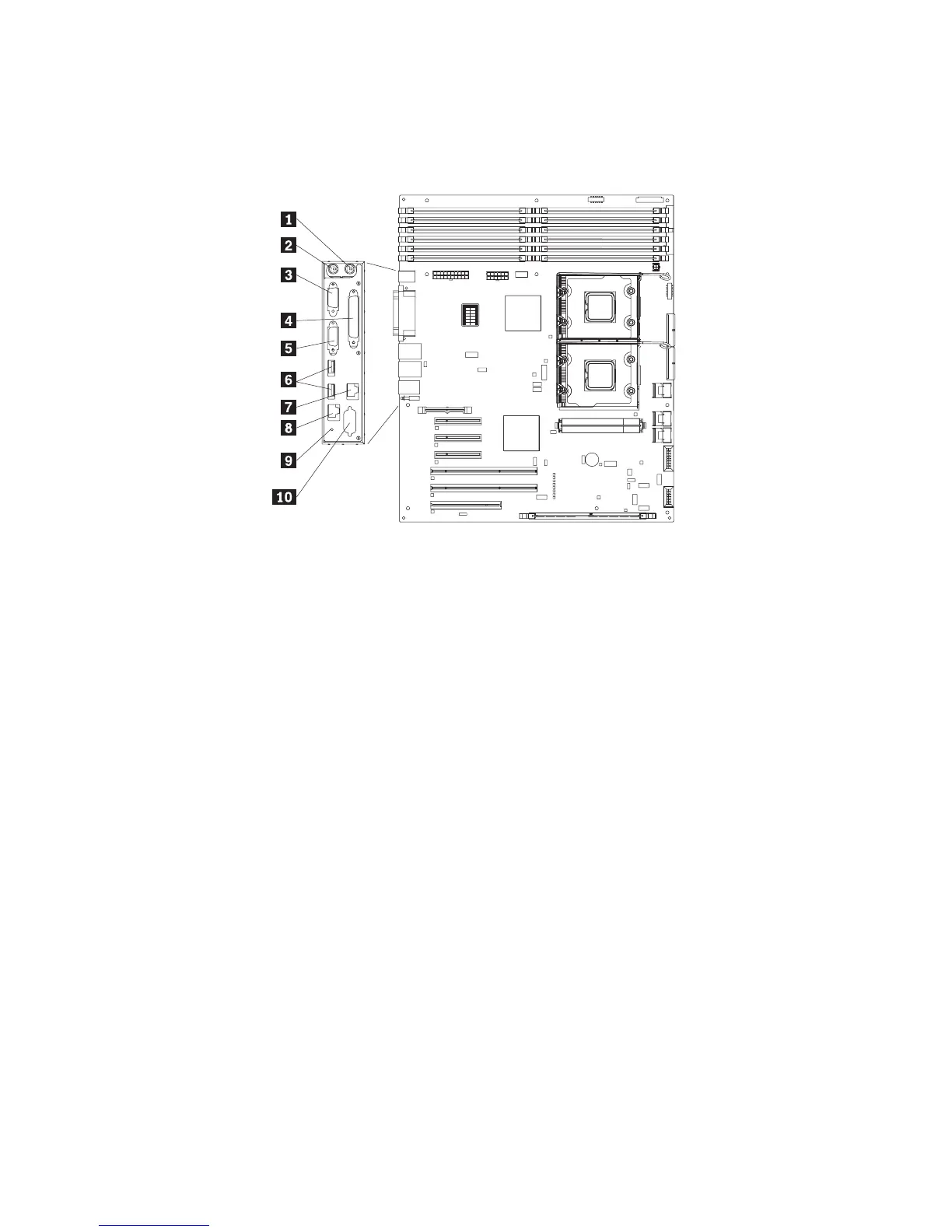

Connettori esterni della scheda di sistema
La seguente illustrazione mostra i connettori I/O (input/ouput) esterni sulla scheda
di sistema.
1
2
3
4
5
6
7
8
9
10
11
12
DIMM LEDs
1 Connettore mouse 6 Connettori USB (2)
2 Connettore tastiera 7 Connettore Ethernet 10/100/1000
(RJ45)
3 Connettore seriale 1 (COM 1) 8 Connettore Ethernet 10/100 (RJ45)
(per Remote Supervisor Adapter II
SlimLine)
4 Connettore parallelo 9 Pulsante NMI
5 Connettore video 10 Connettore seriale 2 (COM 2)
Capitolo 2. Installazione periferiche facoltative 19
