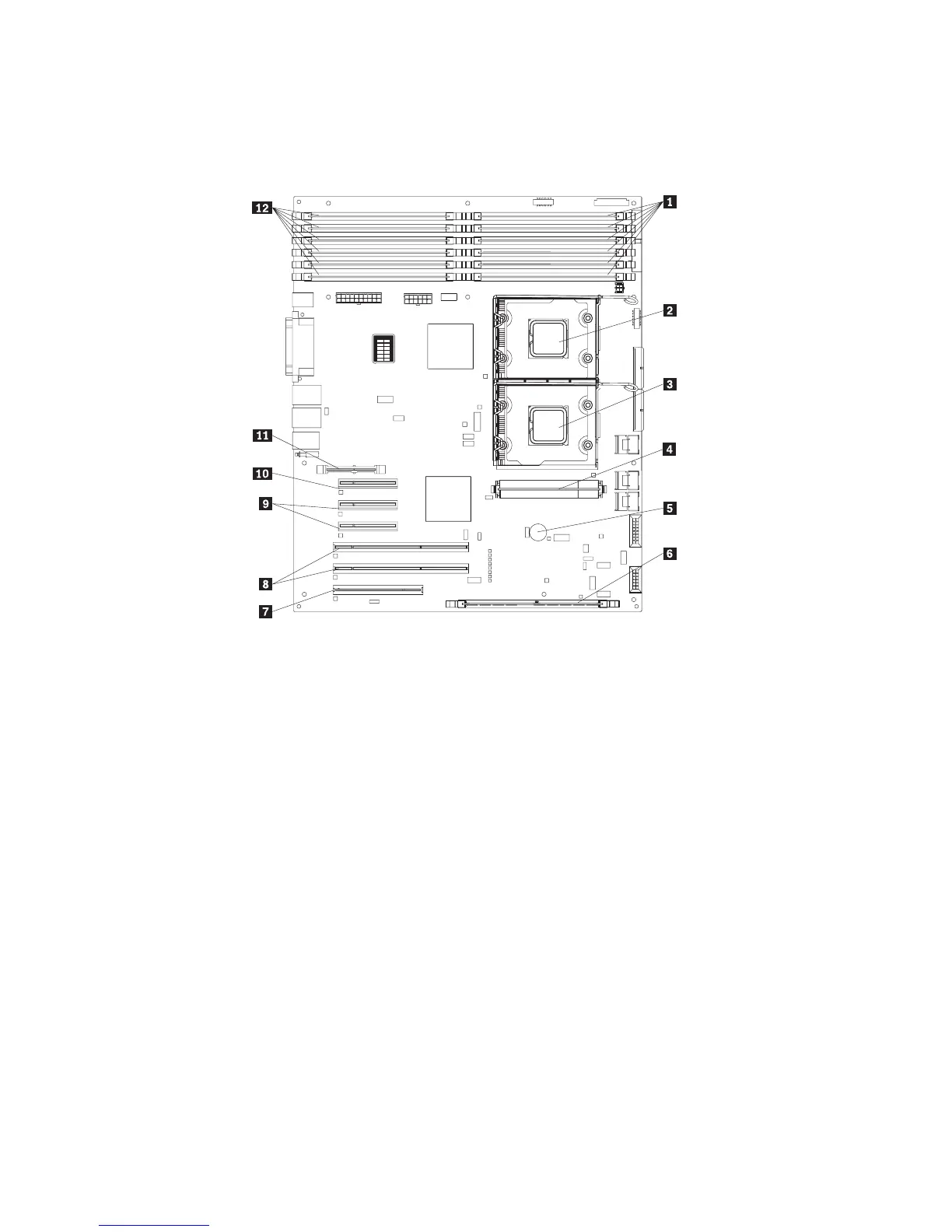

Connettori del dispositivo facoltativo della scheda di sistema
La seguente illustrazione visualizza i connettori della scheda di sistema per le
opzioni installabili dall’utente.
1
2
3
4
5
6
7
8
9
10
11
12
DIMM LEDs
1 Connettori DIMM (6) 7 Connettore PCI 32 bit/33 MHz
2 Connettore 1 Microprocessore 8 Connettore PCI-X 64 bit/133 MHz
3 Connettore 2 Microprocessore 9 Connettore PCI Express x8 (x8)
4 Connettore VRM 10 Connettore PCI Express x8 (x4)
5 Batteria 11 Connettore Ethernet di gestione
sistemi-
6 Adattatore RAID 12 Connettori DIMM (6)
Interruttori della scheda di sistema
La seguente illustrazione mostra l’interruttore SW4 (blocco di avvio/cancellazione
CMOS) 1 nella scheda di sistema.
20 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419, e 6429: Guida utente
