Connecteurs des options de la carte mère

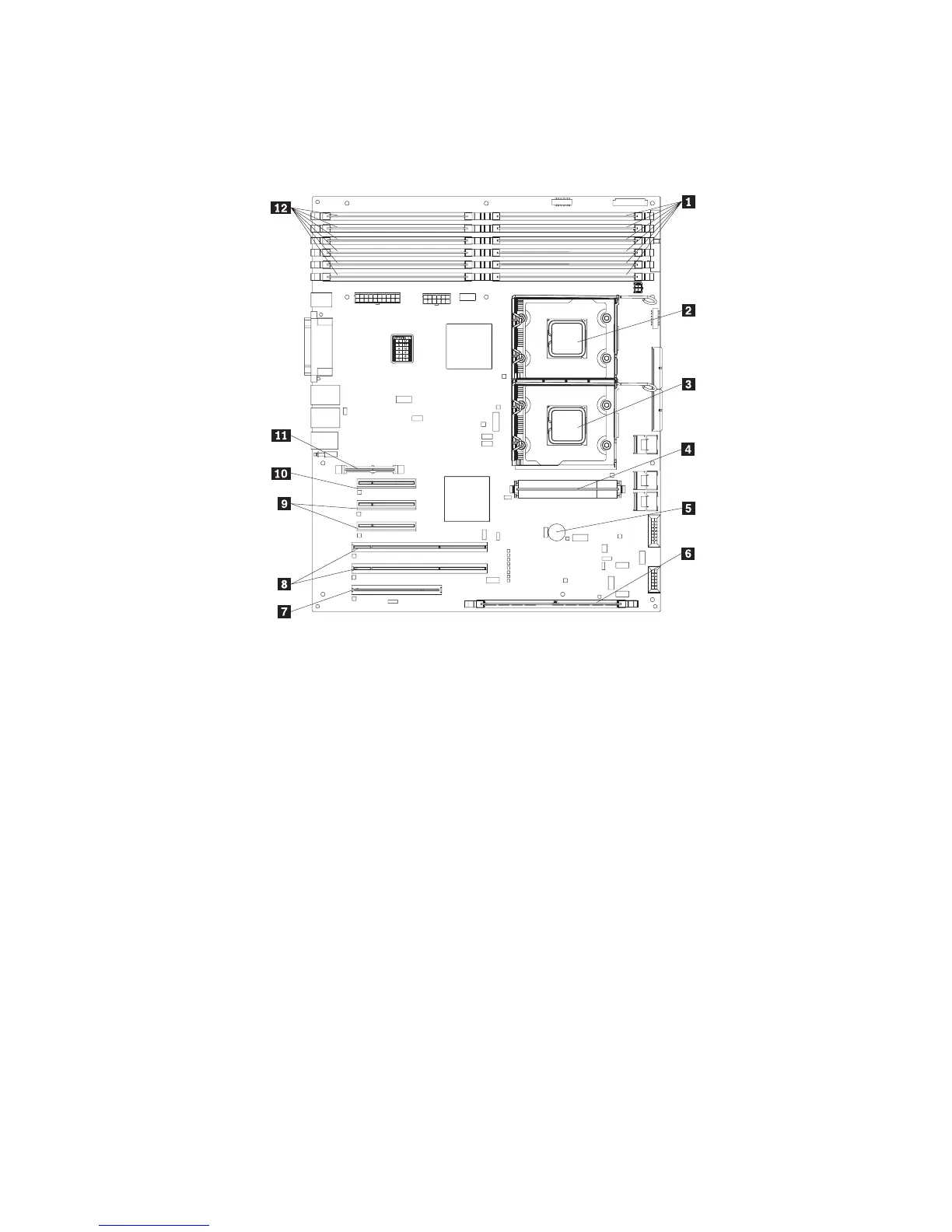

La figure suivante présente les connecteurs de la carte mère correspondant aux
options que l’utilisateur peut installer.
1 Connecteurs DIMM (6) 7 Connecteur PCI 32 bit/33 MHz
2 Connecteur du microprocesseur 1 8 Connecteur PCI-X 64 bit/133 MHz
3 Connecteur du microprocesseur 2 9 Connecteur PCI Express x8 (x8)
4 Connecteur du régulateur de tension 10 Connecteur PCI Express x8 (x4)
5 Pile 11 Connecteur Ethernet de gestion de
système
6 Adaptateur RAID 12 Connecteurs DIMM (6)
Chapitre 2. Installation des périphériques en option 21
