Connexion des câbles
Avertissement : Pour éviter d’endommager le matériel, connectez les cordons
d’alimentation en dernier.
Si les câbles et le panneau de connexion du serveur utilisent un code couleur,
faites correspondre les extrémités de câble et les connecteurs suivant leur couleur.
Par exemple, insérez l’extrémité de câble bleue dans le connecteur bleu, l’extrémité
de câble rouge dans le connecteur rouge, etc.

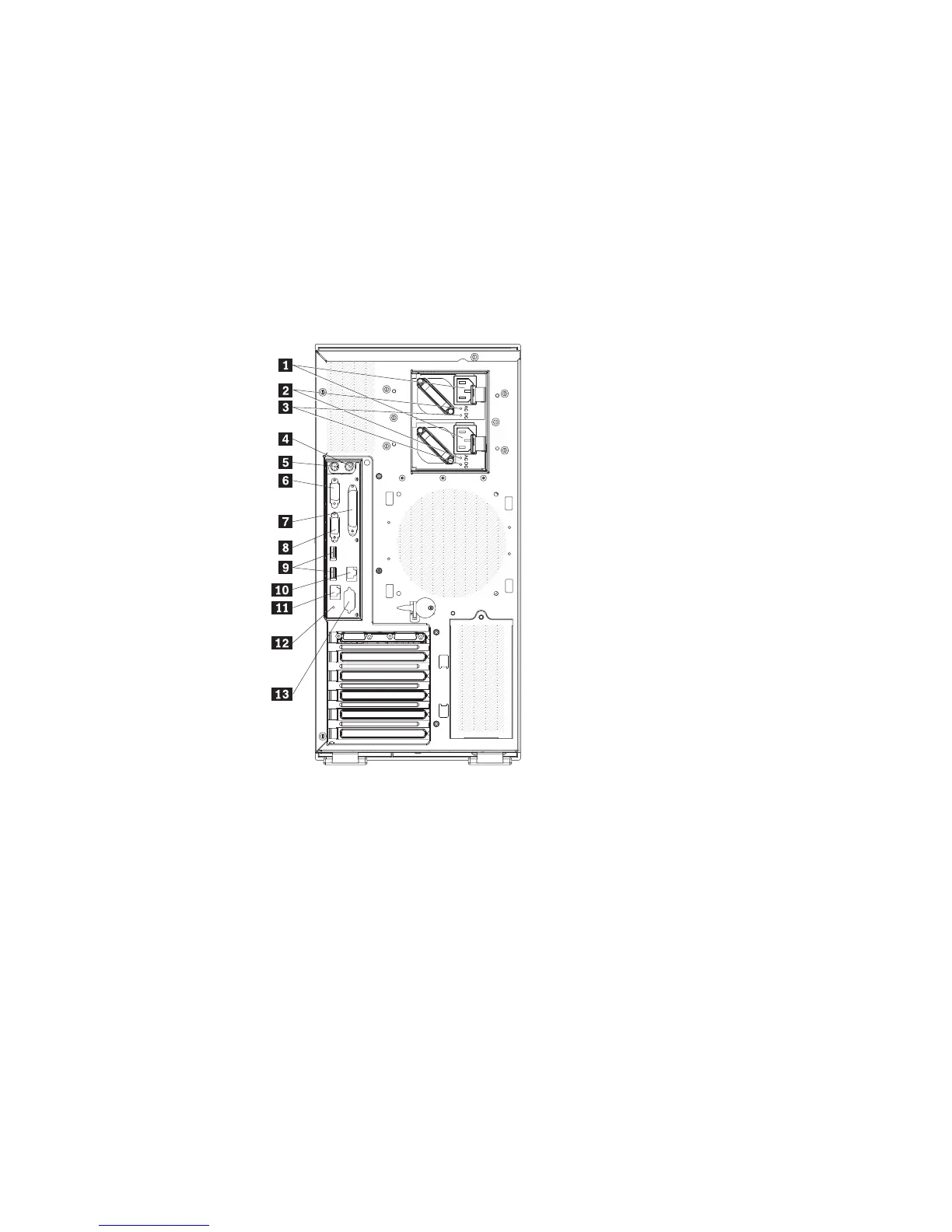

La figure suivante présente les connecteurs d’entrée-sortie à l’arrière d’un serveur
doté d’un bloc d’alimentation de secours remplaçable à chaud en option.
1 Connecteurs de cordon d’alimentation 8 Connecteur vidéo
2 Voyants d’alimentation en courant
alternatif
9 Connecteurs USB 3 et 4
3 Voyants d’alimentation en courant
continu
10 Connecteur Ethernet 10/100/1000
(RJ45)
4 Connecteur de souris 11 Connecteur Ethernet 10/100 (RJ45)
(pour carte Remote Supervisor
Adapter II SlimLine)
5 Connecteur de clavier 12 Bouton d’interruption non masquable
6 Connecteur série 1 (COM 1) 13 Connecteur série 2 (COM 2)
7 Connecteur parallèle
Chapitre 2. Installation des périphériques en option 67
