Pour installer des barrettes DIMM, procédez comme suit :
1. Lisez les consignes de sécurité commençant à la page ix et le paragraphe
«Conseils d’installation», à la page 24.
2. Mettez le serveur et tous les périphériques hors tension, puis déconnectez les
cordons d’alimentation et tous les câbles externes.
3. Déverrouillez le carter latéral.
4. Retirez le carter latéral (voir «Retrait du carter latéral», à la page 29).
5. Sortez le boîtier d’alimentation en le faisant pivoter :
v Modèles remplaçables à chaud :
a. Retirez le bloc d’alimentation remplaçable à chaud. Poussez le levier de
dégagement orange vers le bas, puis sortez le bloc d’alimentation de la
baie en le maintenant par sa poignée.
b. Relevez la poignée du boîtier d’alimentation, puis tirez complètement le
boîtier d’alimentation jusqu’à ce que le taquet de retenue l’immobilise.

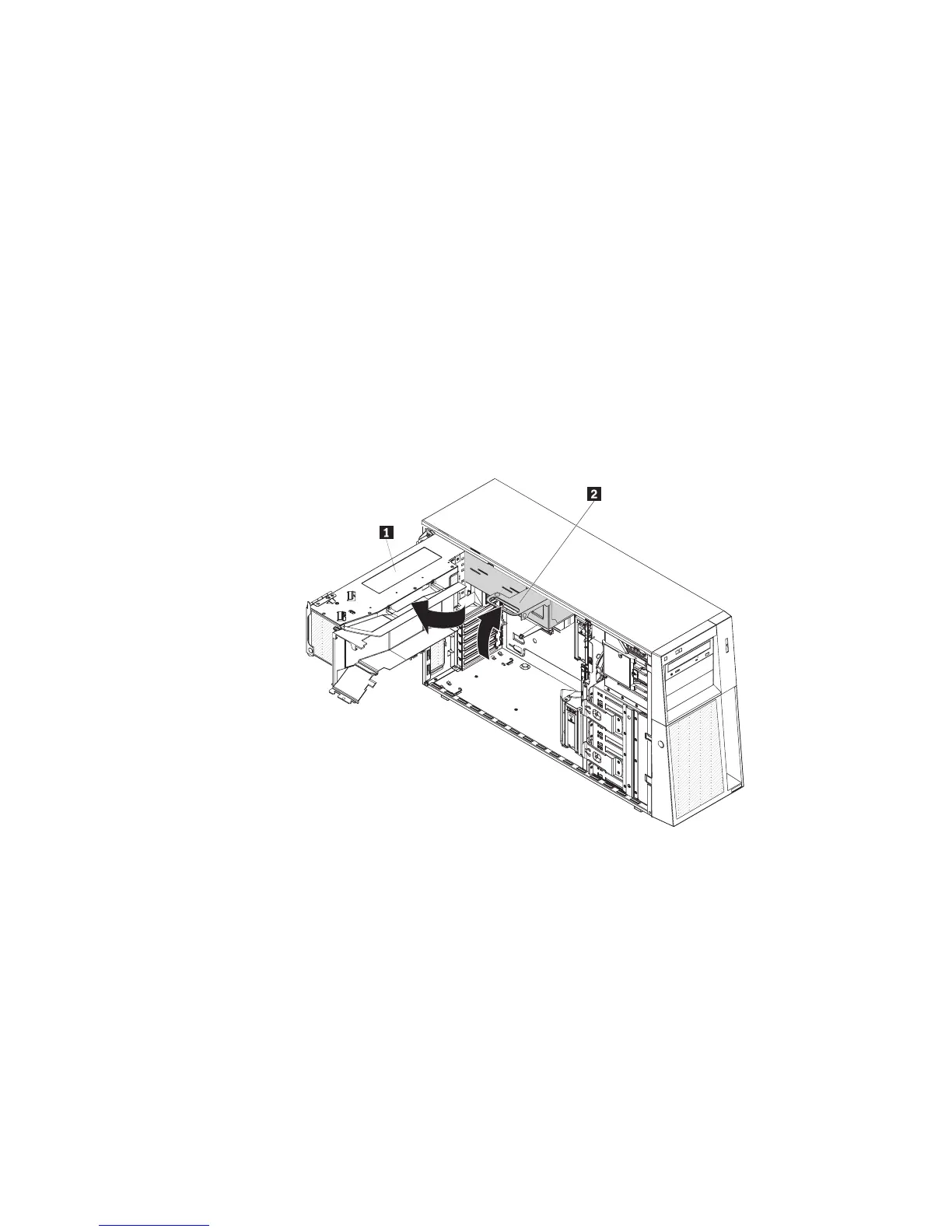

v Modèles non remplaçables à chaud : Relevez la poignée du boîtier
d’alimentation 2, puis tirez complètement le boîtier d’alimentation 1
jusqu’à ce que le taquet de retenue l’immobilise.
6. Repérez les connecteurs DIMM sur la carte mère. Déterminez le connecteur
dans lequel vous allez installer les barrettes DIMM. Installez les barrettes
DIMM dans l’ordre indiqué dans le tableau 4, à la page 33, et le tableau 5, à la
page 34.
Remarque : Les connecteurs DIMM 3, 6, 9 et 12 ne sont pas fonctionnels sur
les modèles TD100. Par conséquent, vous ne devez pas y installer de
barrettes DIMM.
Avertissement : Pour ne pas casser les pattes de retenue ou endommager
les connecteurs DIMM, ouvrez et fermez les pattes avec précaution.
Chapitre 2. Installation des périphériques en option 35
