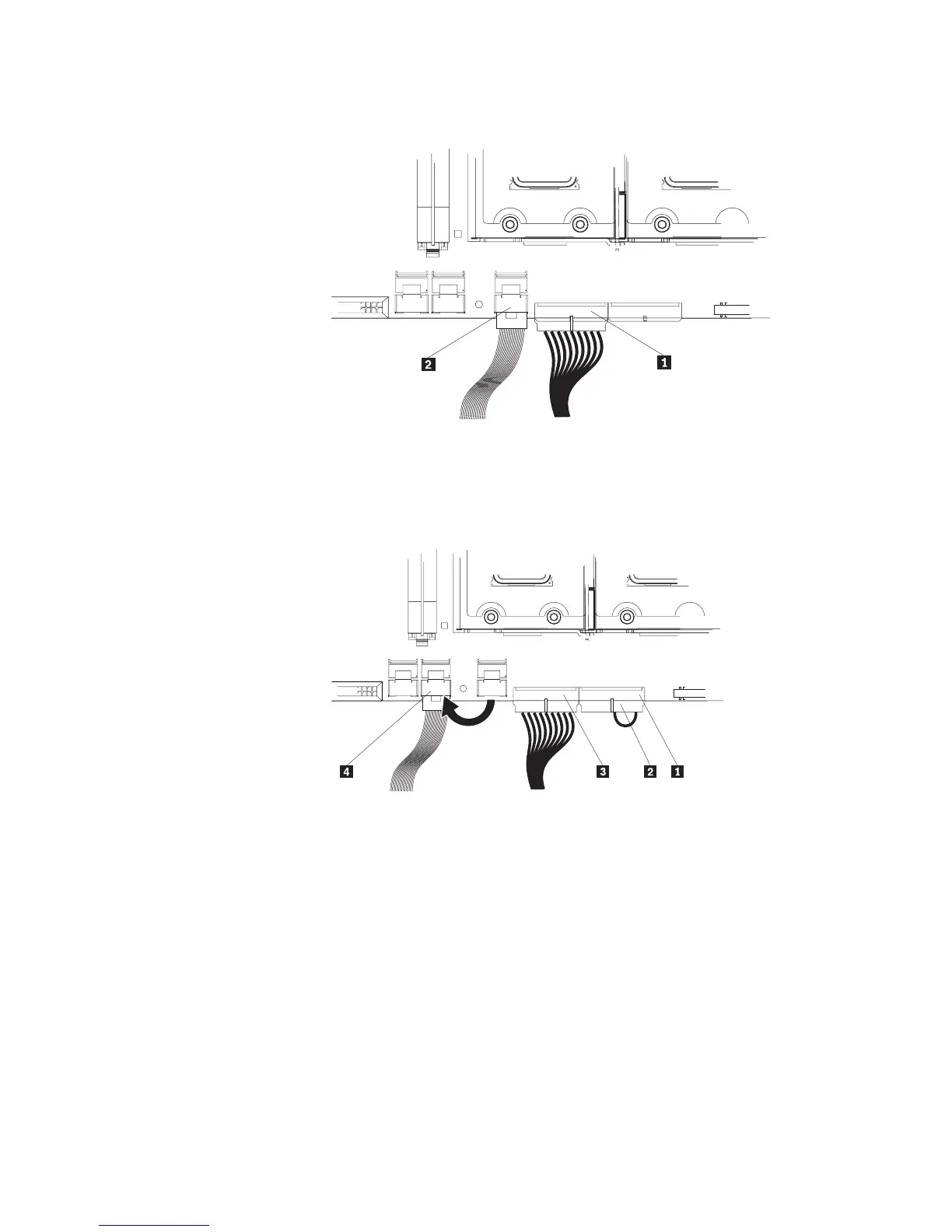

La figure suivante illustre la connexion des câbles sur un modèle SATA
simple.
1 Fond de panier SAS/SATA 2
2 Plaque arrière SATA simple
La figure suivante explique comment vous devez connecter les câbles si
vous installez le contrôleur ServeRAID 8k dans le modèle SATA simple.
1 Connecteur du fond de panier SAS/SATA 1
2 Fiche d’activation RAID niveau 5
3 Connecteur du fond de panier SAS/SATA 2
4 Câble du fond de panier SAS/SATA 1 remplaçable à chaud
11. Si vous avez d’autres options à installer ou à retirer, faites-le maintenant.
12. Réinstallez le carter latéral (voir «Réinstallation du panneau latéral», à la page
66). Passez à la section «Fin de l’installation», à la page 64.
Chapitre 2. Installation des périphériques en option 63
