6.DeuxlogementspourcartePCIExpresssontprésentssurlacarteadaptatricedeconnexion1etla
carted'extensionestinstalléedanslelogementlepluscourt.Retirezlesupportd'emplacementde
cartedulogementlepluscourtetconservez-le,aucasoùvousdevriezretirerlacarted'extension
ultérieurementetutiliserlesupportpourobturerl'emplacement.
Remarque:Assurez-vousd'avoirinstallélacarteRAIDetbranchezdeuxmini-cordonsd'interfaceSAS
versinterfaceSASsurlacarteRAIDavantd'installerlacarted'extension.

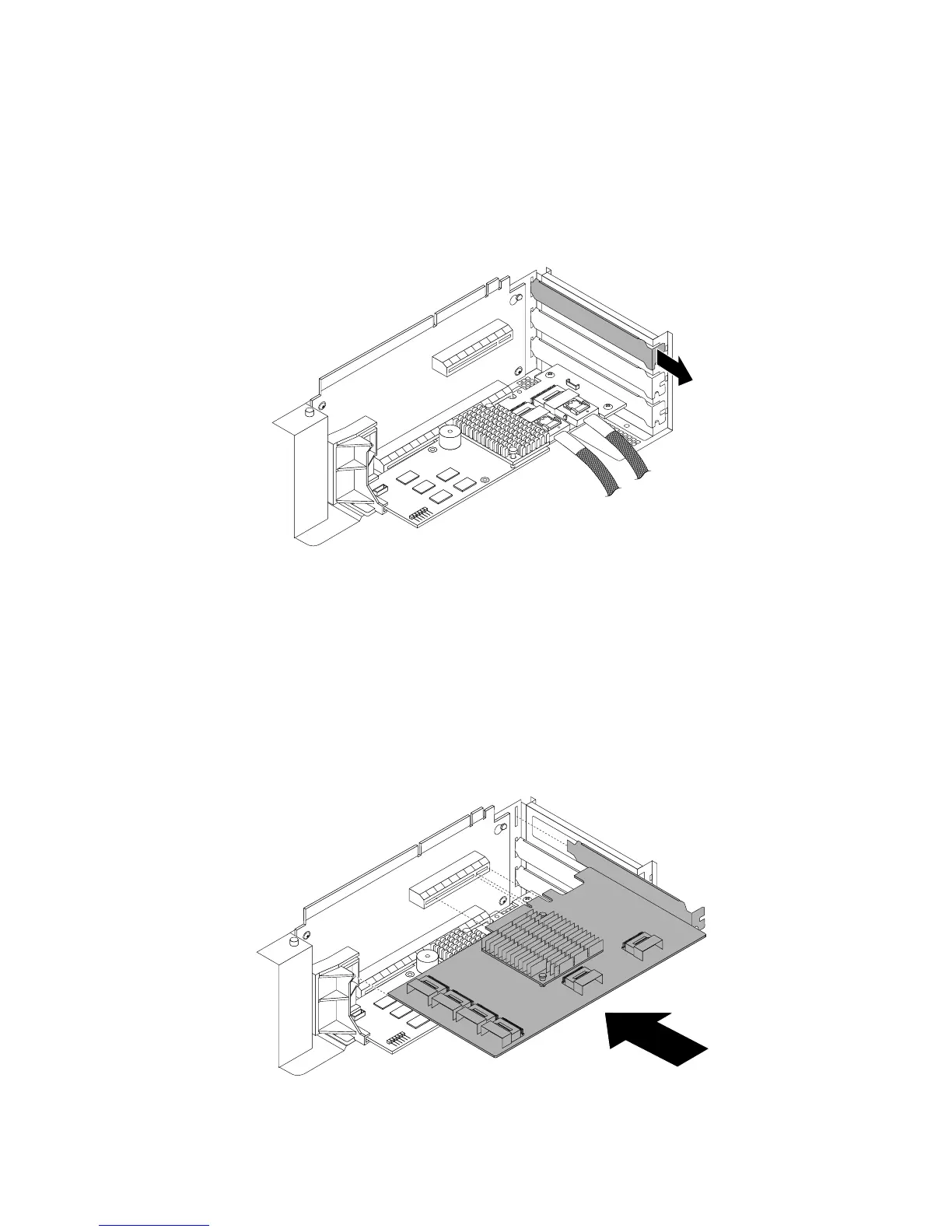

Figure70.Retraitd'unsupportd'emplacementdecartePCIExpress
7.Mettezl'emballageantistatiquecontenantlacarted'extensionencontactavecunezonemétallique
extérieurenonpeinteduserveur.Déballezlacarted'extension.
Remarque:Saisissezavecprécautionlacarted'extensionparsesbords.
8.Notezlespointillésdansl'illustrationsuivantepourpositionnercorrectementlacarted'extensionenface
dulogementPCIExpresslepluscourt,surlacarteadaptatricedeconnexion1.Appuyezdoucement
surlacarted'extensionjusqu'àcequ'ellesoitcorrectementpositionnéedanssonlogementetqueson
supportsoitxéparlacarteadaptatricedeconnexion1.
Figure71.Installationdelacarted'extension
120Guided'utilisationThinkServerRD430
