Pourlesmodèlesdeserveuréquipésde12baiesd'unitédedisquedur3,5pouces,l'étiquetteindiquantle
type,lemodèleetlenumérodesériedevotreserveurestsituéesurlecôtégaucheduserveur.

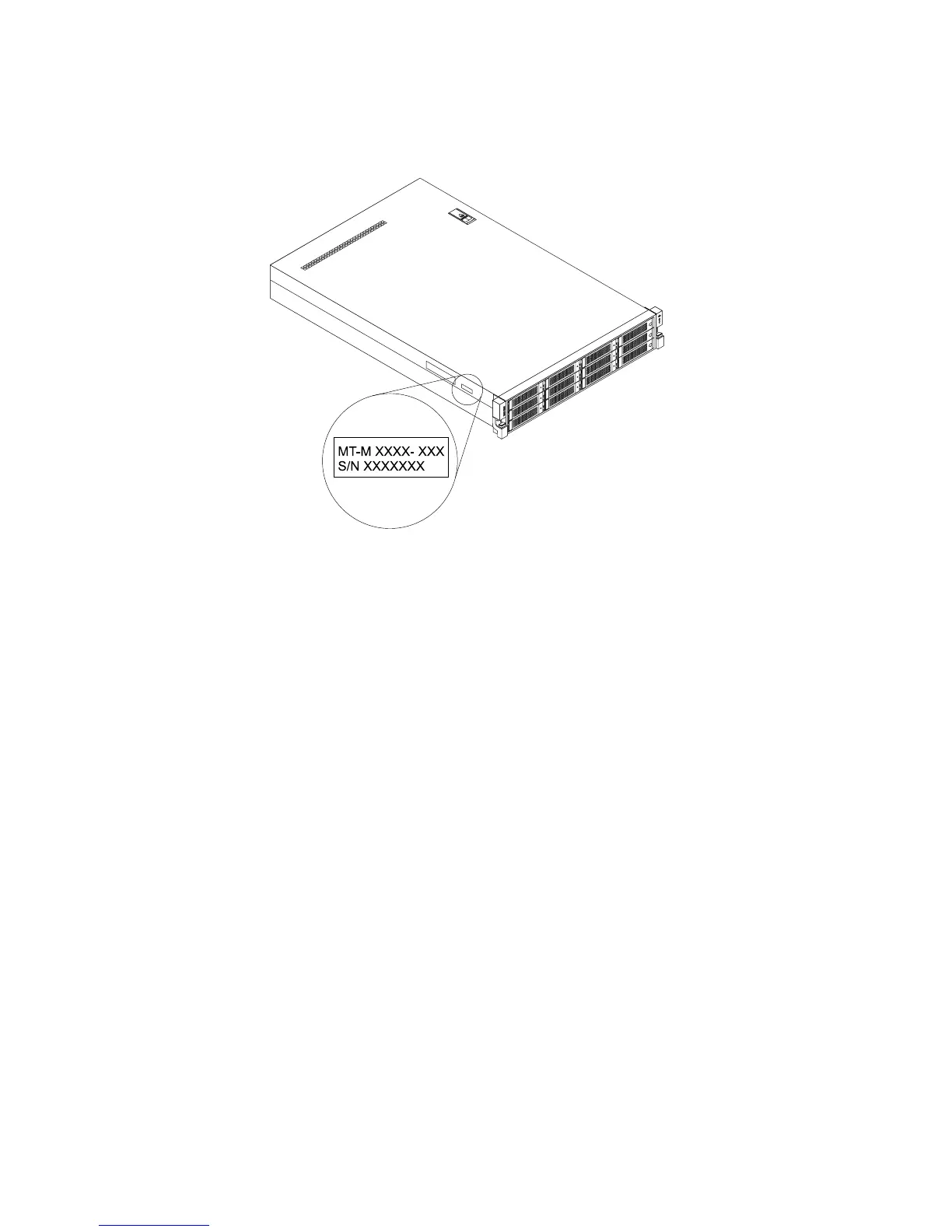

Figure4.Etiquettesurlesmodèlesdeserveuréquipésde12baiesd'unitédedisquedur3,5pouces
Vueavantduserveur
Cetterubriquefournitdesinformationsdestinéesàlocaliserlescomposantssituésàl'avantduserveur.
Lavuefrontaleduserveurvarieselonlemodèle.Lesillustrationsdecetterubriqueprésententlesvues
frontalesduserveurselonlesunitésdedisquedurprisesencharge:
•«Vuefrontaledesmodèlesdeserveuréquipésdehuitbaiesd'unitédedisquedur3,5pouces»à
lapage17
•«Vuefrontaledesmodèlesdeserveuréquipésde12baiesd'unitédedisquedur3,5pouces»àlapage19
•«Vuefrontaledesmodèlesdeserveuréquipésdebaiesd'unitédedisquedur2,5pouces»àlapage22
Remarque:Selonlemodèle,ilestpossiblequevotreserveurdiffèrelégèrementdesillustrationsprésentées
danscetterubrique.
16Guided'utilisationThinkServerRD430
