8.Faitesglisserlenouveaumoduledediagnosticdansleboîtierparl'avantjusqu'àcequ'ils'enclenche.

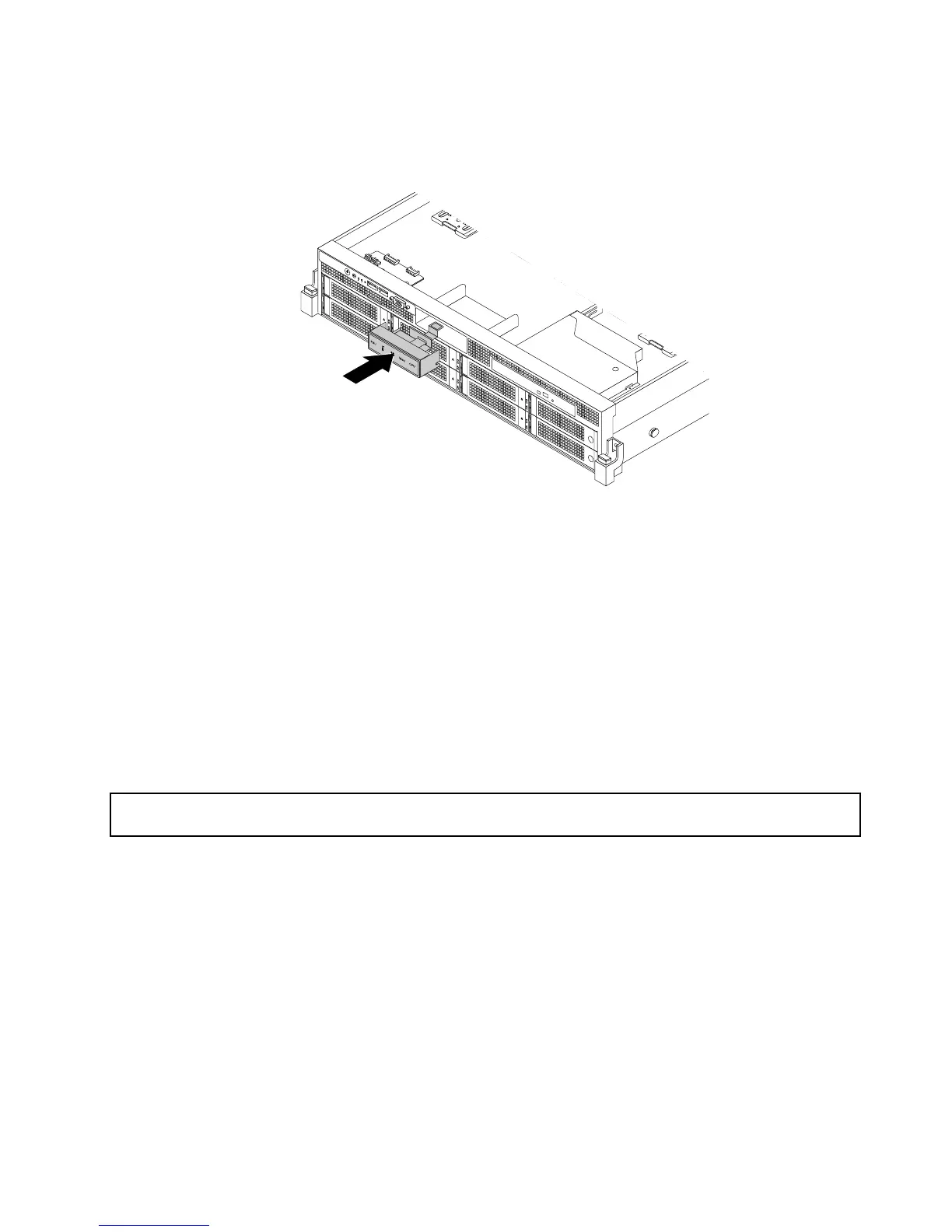

Figure128.Installationdumoduledediagnosticpourlesmodèlesdeserveuréquipésdehuitbaiesd'unité
dedisquedur3,5pouces
9.Branchezlecâbledumoduledediagnosticàl'arrièredunouveaumoduledediagnostic.
10.Sivousdevezretournerl'ancienmoduledediagnostic,suivezlesinstructionsd'emballageetutilisez
lesemballagesfournis.
Etapesuivante
•Pourinstallerunautrecomposantmatériel,reportez-vousàlasectionappropriée.
•Pourterminerleremplacement,voir«Finduremplacementdecomposants»àlapage186
.
Remplacementdumoduledediagnosticpourlesmodèlesdeserveuréquipésde
baiesd'unitédedisquedur2,5pouces
Attention:N'ouvrezpasleserveuretneprocédezàaucuneréparationavantd'avoirluetcomprislesinformations
donnéesdans«Safetyinformation(Consignesdesécurité)»àlapageiiiet«Instructions»àlapage87.
Pourremplacerlemoduledediagnosticpourlesmodèlesdeserveuréquipésdebaiesd'unitédedisque
dur2,5pouces,procédezcommesuit:
1.Retireztouslessupportsdesunitésetmettezhorstensiontouteslesunitésconnectées,ainsiquele
serveur.Débrancheztouslescordonsd'alimentationreliésausecteurettouslescâblesreliésauserveur.
2.Sileserveurestinstallédansunearmoire,retirezleserveurdel'armoire,puisplacez-lesurunesurface
plane,propreetantistatique.VoirlesInstructionspourl'installationenarmoirefourniesavecleserveur.
3.Retirezlecarterduserveur.Voir«Retraitducarterduserveur»àlapage90.
4.Retirezlepanneaufrontal.Voir«Retraitetréinstallationdupanneaufrontal»àlapage92.
5.Retirezlachemisederefroidissement.Voir«Retraitetréinstallationdelachemisederefroidissement»
àlapage98.
6.Repérezlemoduledediagnostic.Voir«Composantsdesmodèlesdeserveuréquipésdebaiesd'unité
dedisquedur2,5poucesȈlapage36.
Chapitre6.Installation,retraitouremplacementdematériel181
