11.PositionierenSiedasneueBedienfeldsoinderlinkenHalterung,dassdieSteuerelementeander
Vorderseite,dieAnschlüsseundAnzeigendurchdieentsprechendenBohrungeninderHalterung
verlaufenunddiebeidenSchraublöcherinderneuenBedienfeld-Platineandenentsprechenden
HaltestiftenanderHalterungausgerichtetsind.BringenSiedanndieSchraubenan,umdie
Bedienfeld-Platinezubefestigen.

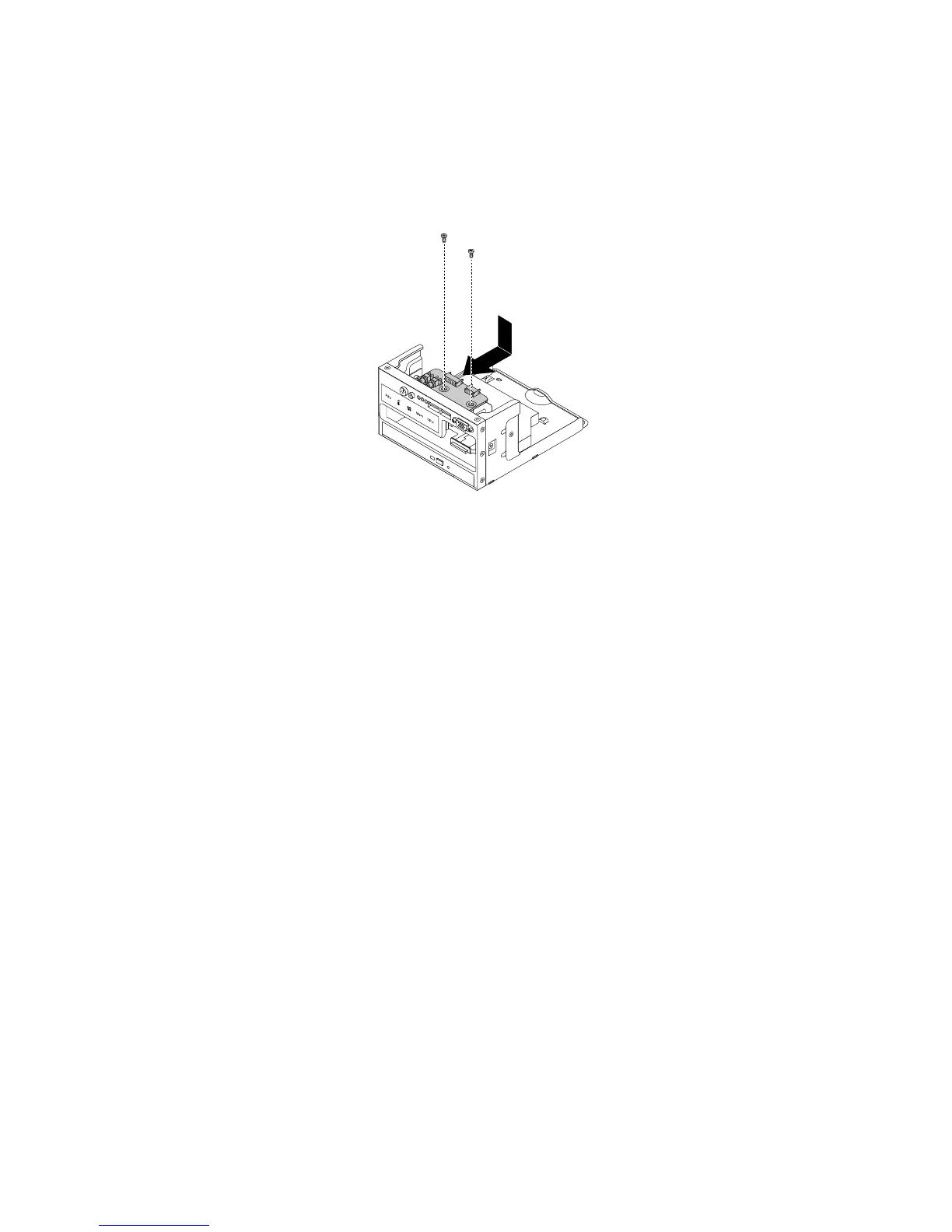

Abbildung112.Bedienfeld-PlatineinderlinkenHalterungvonServermodellenmit2,5-Zoll-Festplattenlaufwerken
installieren
12.SchließenSiedasBedienfeld-KabelunddasBedienfeld-USB-KabelanderRückseitederneuen
Bedienfeld-Platinean.
13.InstallierenSiedielinkeHalterungwiederundschließenSiedannalleKabelwiederan.Informationen
hierzundenSieimAbschnitt„LinkeHalterungentfernenunderneutinstallieren“aufSeite82
.
14.WennSieangewiesenwerden,diealteBedienfeld-Platineeinzusenden,befolgenSiegenaudie
VerpackungsanweisungenundverwendenSiefürdenVersanddasgelieferteVerpackungsmaterial.
WeiteresVorgehen:
•InformationenzurInstallationweitererHardwarendenSieindenentsprechendenAbschnitten.
•InformationenzumAbschließendesAustauschvorgangsndenSieimAbschnitt„Austauschvon
Komponentenabschließen“aufSeite162.
Diagnosemodulaustauschen
DieserAbschnittenthältAnweisungenzumAustauschendesDiagnosemoduls.DetaillierteInformationen
zumDiagnosemodulndenSieimAbschnitt„Diagnosemodul“aufSeite21.
DieserAbschnittenthältFolgendes:
•DiagnosemodulbeiServermodellenmit3,5-Zoll-Festplattenlaufwerkenaustauschen
•DiagnosemodulbeiServermodellenmit2,5-Zoll-Festplattenlaufwerkenaustauschen
DruckenSiezuBeginnallezugehörigenAnweisungenausoderstellenSiesicher,dassSiediePDF-Version
aufeinemanderenComputerzuReferenzzweckenanzeigenkönnen.
Anmerkung:JenachModellweichendieAbbildungenindiesemAbschnittmöglicherweisevonIhrem
ServerundIhremDiagnosemodulab.
