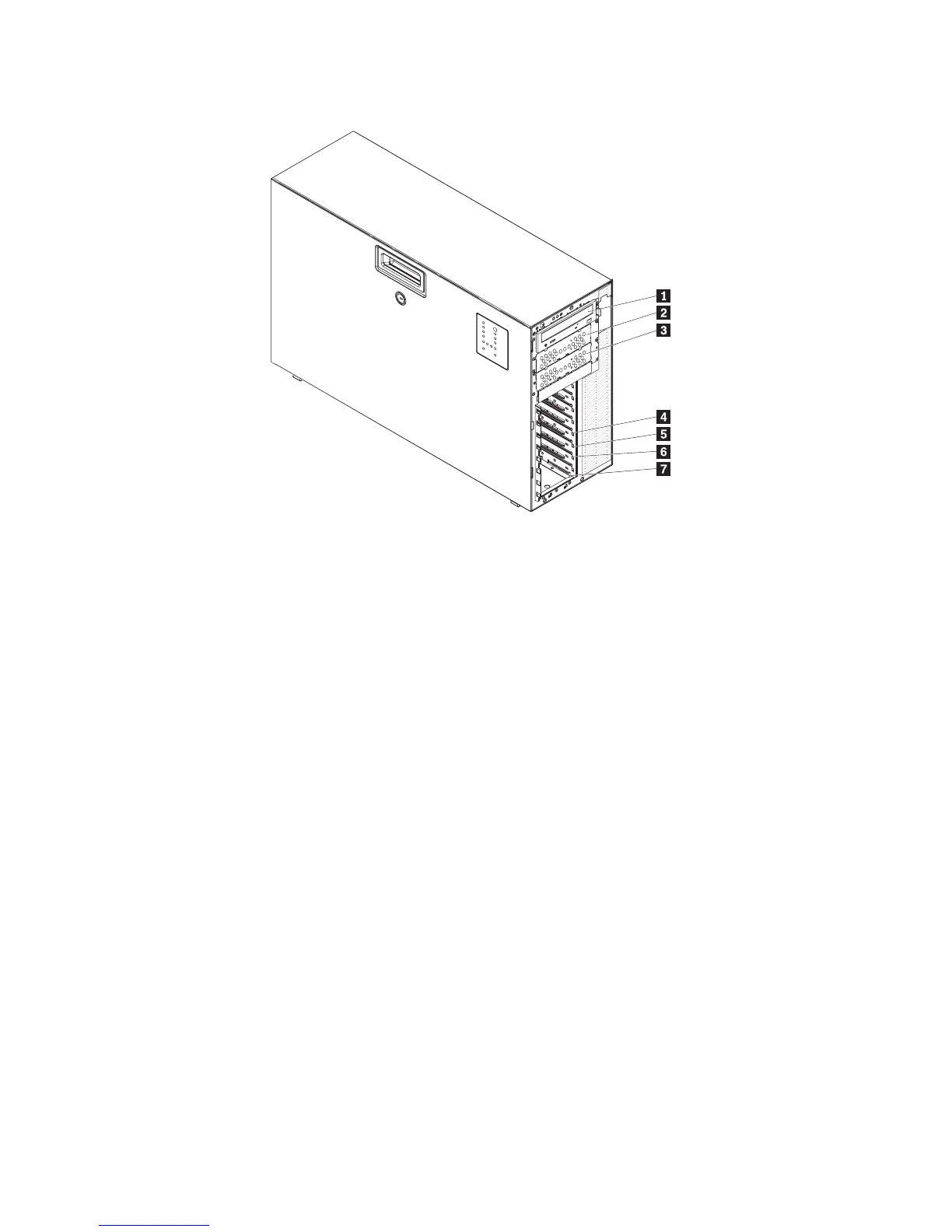

La figure ci-dessous illustre un serveur simple (TD100).
1 Baie 1 7 Baie 5
2 Baie 2 8 Baie 6
3 Baie 3 9 Baie 7
4 Baie 4
Les paragraphes suivants décrivent les types d’unité pris en charge par le serveur
et contiennent d’autres informations que vous devez prendre en compte avant
d’installer une unité :
v Vérifiez que vous possédez tous les câbles ou autres équipements mentionnés
dans la documentation livrée avec l’unité.
v Consultez les instructions fournies avec l’unité pour vérifier si vous devez
positionner des cavaliers ou des commutateurs sur l’unité. Si vous installez une
unité SAS ou SATA, veillez à définir l’ID SAS ou SAS correspondant.
v Les unités de disquette USB externes et les unités de bande, de CD, de CD-RW
et de DVD/CD-RW sont des unités à support amovible. Vous pouvez installer des
unités à support amovible uniquement dans les baies 1, 2 et 3.
v Pour pouvoir installer une unité 3 pouces 1/2 dans une baie 5 pouces 1/4, vous
devez utiliser le kit de conversion 5 pouces 1/4.
v Pour une meilleure ventilation et une protection contre les perturbations
électromagnétiques, toutes les baies et tous les emplacements PCI, PCI Express
et PCI-X doivent être occupés ou protégés par un obturateur. Lorsque vous
installez une unité ou une carte PCI, PCI Express ou PCI-X, ne jetez pas le
blindage électromagnétique ni le panneau obturateur qui occupe la baie ou
l’emplacement PCI, PCI Express ou PCI-X. Vous en aurez besoin si vous retirez
l’unité ou la carte sans la remplacer.
v Pour obtenir la liste des options prises en charge par le serveur, rendez-vous à
l’adresse http://www.lenovo.com/thinkserver/.
Chapitre 2. Installation des options 27
