Si vous avez d’autres options à installer ou à retirer, faites-le maintenant. Sinon,
passez à la section «Fin de l’installation», à la page 37.

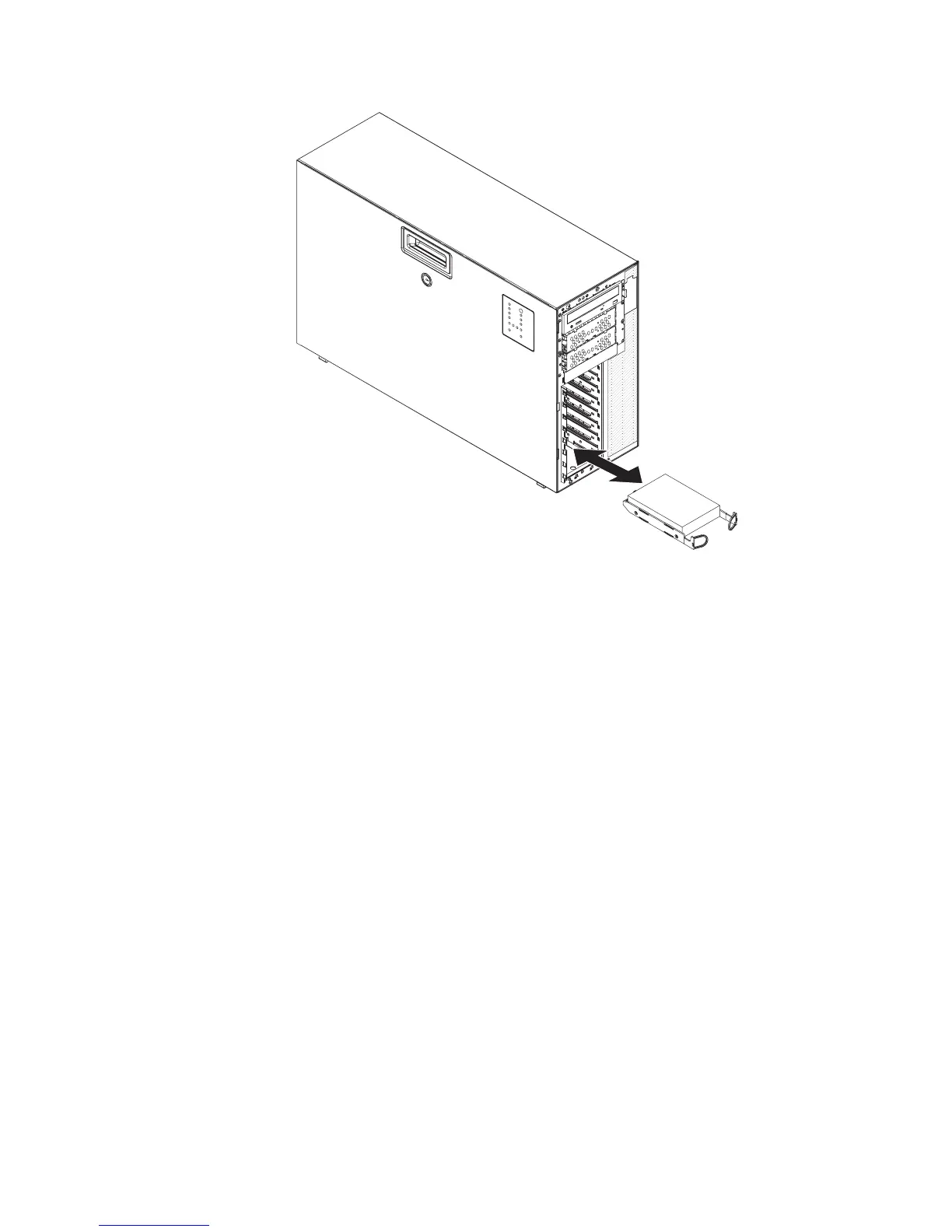

La plaque arrière des unités simples contrôle les ID des baies d’unité internes
simples. Installez toujours les unités dans les baies du bas d’abord, en
commençant avec l’ID 0.
Câbles d’interface et cordons d’alimentation pour les unités internes
Les unités IDE parallèles, SATA simples, SAS et SATA remplaçables à chaud sont
reliées au bloc d’alimentation et à la carte mère par des câbles. (pour
l’emplacement des connecteurs sur la carte mère, reportez-vous au Guide
d’utilisation). Avant de connecter les câbles d’interface et cordons d’alimentation
aux unités internes, prenez connaissance des remarques suivantes :
v Les unités préinstallées dans le serveur sont équipées de cordons d’alimentation
et de câbles d’interface. Si vous remplacez l’une de ces unités, rappelez-vous
quel câble était branché sur quelle unité.
v Si une seule unité IDE est utilisée sur un câble, elle doit être définie comme
unité maître.
v Si deux unités IDE sont utilisées sur le même câble, l’une doit être définie
comme unité maître et l’autre comme unité esclave, faute de quoi le serveur
risque de ne pas reconnaître certaines unités IDE. L’état maître ou esclave est
déterminé par le positionnement du commutateur ou du cavalier sur chaque unité
IDE.
v Lorsque vous placez un câble, assurez-vous qu’il ne bloque pas la ventilation à
l’arrière des unités ou au-dessus des microprocesseurs et de la mémoire.
Les câbles suivants sont fournis :
v Unités IDE : Le câble d’interface IDE large est équipé de trois connecteurs. Le
premier connecteur est relié à l’unité tandis que le deuxième est un connecteur
Chapitre 2. Installation des options 31
