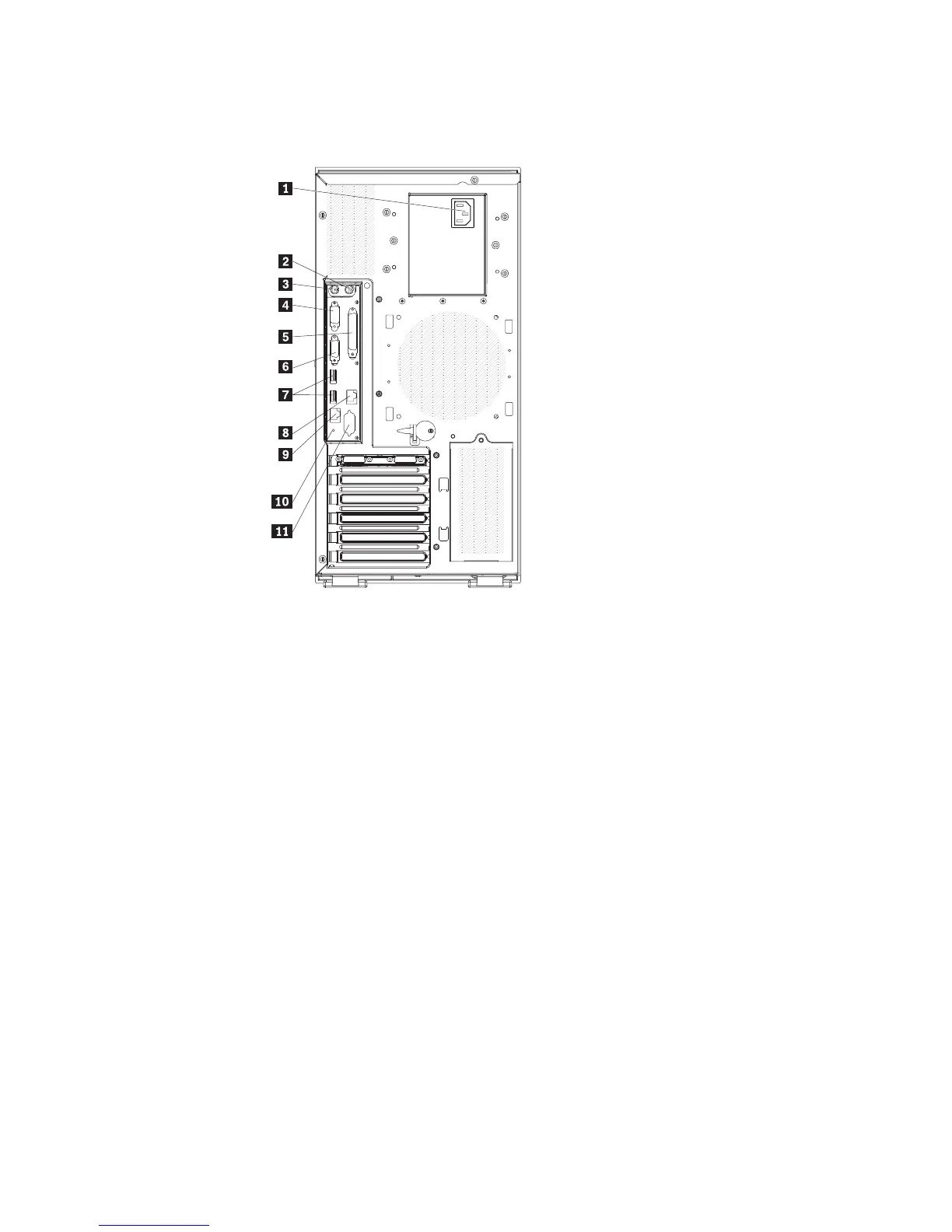

La figure ci-dessous présente l’emplacement des connecteurs d’entrée-sortie à
l’arrière d’un serveur non doté d’un bloc d’alimentation remplaçable à chaud.
1 Cordons d’alimentation 7 Ports USB 3 et 4
2 Souris 8 (RJ45) Ethernet 10/100/1000
3 Clavier 9 (RJ45) Ethernet 10/100 pour carte
Remote Supervisor Adapter II
SlimLine
4 Série 1 (COM 1) 10 Bouton d’interruption non masquable
5 Parallèle 11 Série 2 (COM 2)
6 Vidéo
Chapitre 2. Installation des options 41
