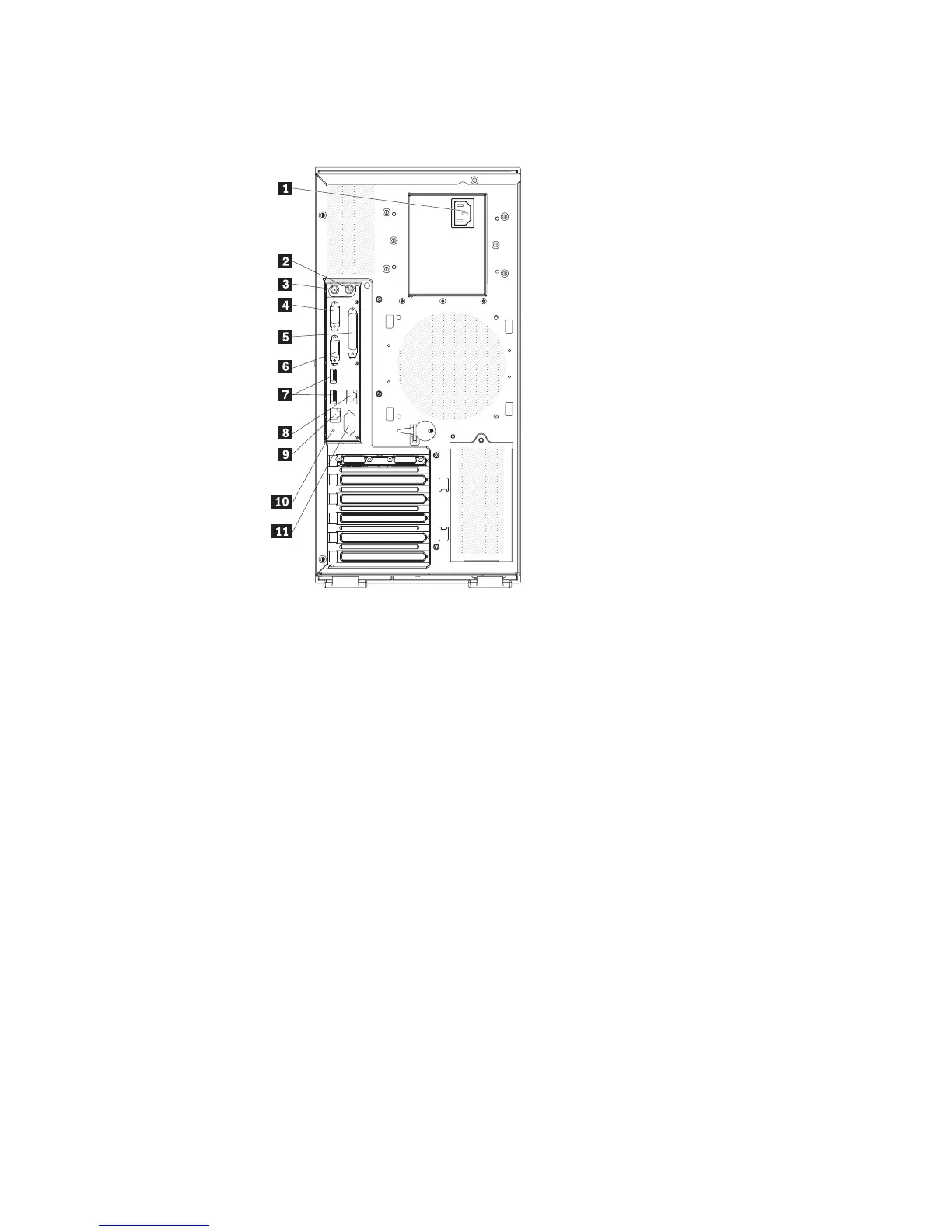

La figure suivante présente l’emplacement des connecteurs à l’arrière d’un serveur
non doté d’un bloc d’alimentation remplaçable à chaud.
1 Connecteurs de cordon d’alimentation 7 Connecteurs USB 3 et 4
2 Connecteur de souris 8 Connecteur Ethernet 10/100/1000
(RJ45)
3 Connecteur de clavier 9 Connecteur Ethernet 10/100 (RJ45)
(pour carte Remote Supervisor
Adapter II SlimLine)
4 Connecteur série 1 (COM 1) 10 Bouton d’interruption non masquable
5 Connecteur parallèle 11 Connecteur série 2 (COM 2)
6 Connecteur vidéo
Connecteur du cordon d’alimentation
Ce connecteur permet de relier le cordon d’alimentation.
Voyant d’alimentation en courant alternatif
Ce voyant vert précise l’état de l’alimentation. En fonctionnement normal,
les deux voyants d’alimentation en courant continu et en courant alternatif
sont allumés. Pour les autres combinaisons des voyants, consultez le
manuel Hardware Maintenance Manual fourni sur le DVD ThinkServer
Documentation.
Voyant d’alimentation en courant continu
Ce voyant vert précise l’état de l’alimentation. En fonctionnement normal,
les deux voyants d’alimentation en courant continu et en courant alternatif
sont allumés. Pour les autres combinaisons des voyants, consultez le
manuel Hardware Maintenance Manual fourni sur le DVD ThinkServer
Documentation.
Connecteur de souris
Ce connecteur permet de relier une souris.
Chapitre 3. Boutons de commande, voyants et mise sous/hors tension du serveur 47
