10. Wenn Sie den ServeRAID-8k-Adapter in einem Simple-Swap-SATA-Modell
installieren, nehmen Sie die folgenden Änderungen an der Verkabelung vor,
um die Unterstützung der RAID-Stufe 5 zu aktivieren:
a. Ziehen Sie das Signalkabel vom Anschluss der Simple-Swap-SATA-Rück-
wand auf der Systemplatine ab, und schließen Sie es an den Hot-Swap-
SAS/SATA-Anschluss 1 auf der Systemplatine an. Nähere Informationen zu
den Positionen dieser Anschlüsse auf der Systemplatine finden Sie im
Abschnitt „Interne Anschlüsse auf der Systemplatine” auf Seite 18.

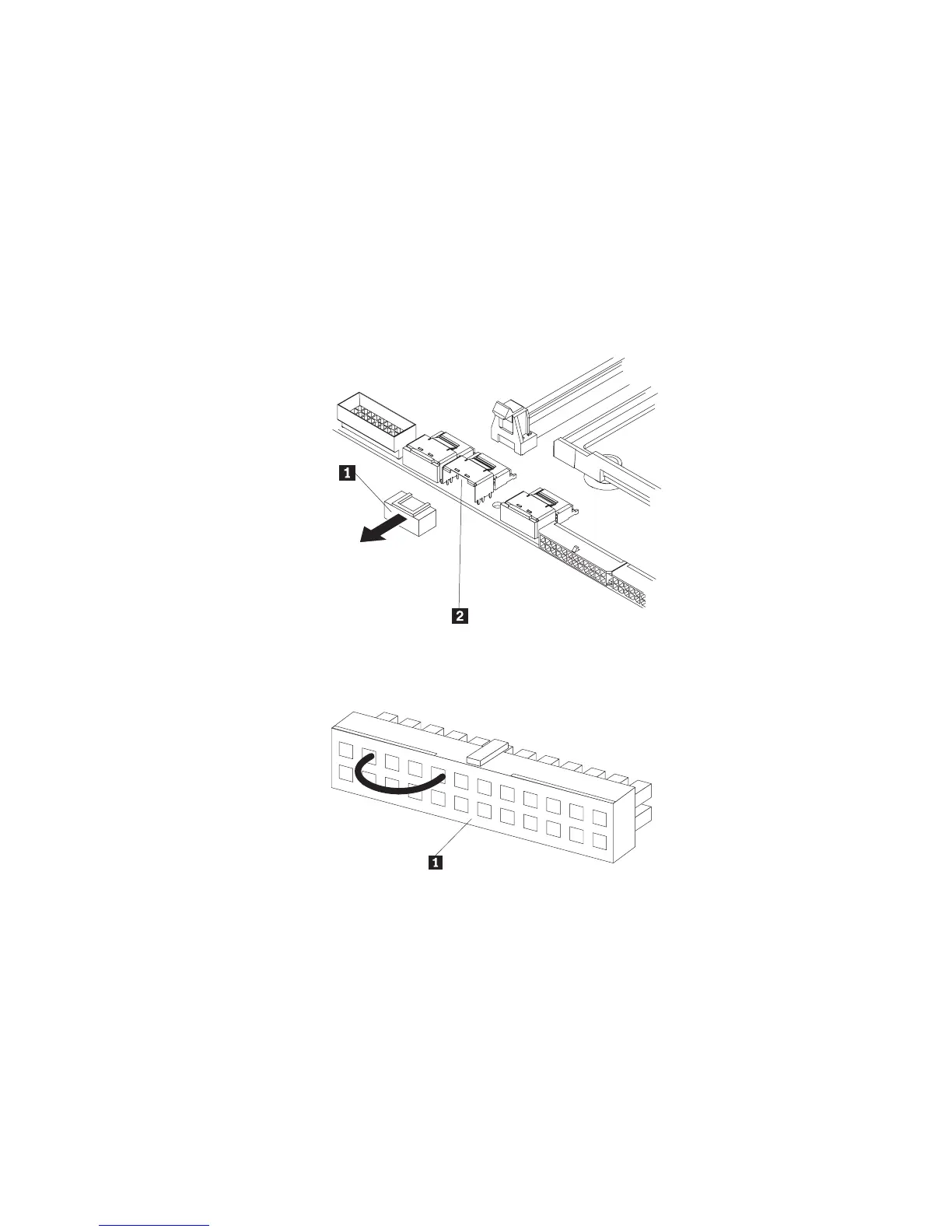

Anmerkung: Entfernen Sie die Staubschutzabschirmung 1 (falls vorhan-
den) vom Hot-Swap-SAS/SATA-Signalanschluss 1 2 auf der System-
platine, bevor Sie das Signalkabel installieren. Fassen Sie die Staubschutz-
abschirmung dazu vorsichtig, und ziehen Sie sie vom Signalanschluss ab.
b. Schließen Sie den Aktivierungsstecker für die RAID-Stufe 5 (im Lieferum-
fang des Systems enthalten) 1 an den Anschluss der SAS/SATA-
Rückwandplatine 1 auf der Systemplatine an.
1
12
13
24
Kapitel 2. Zusatzeinrichtungen installieren 61
