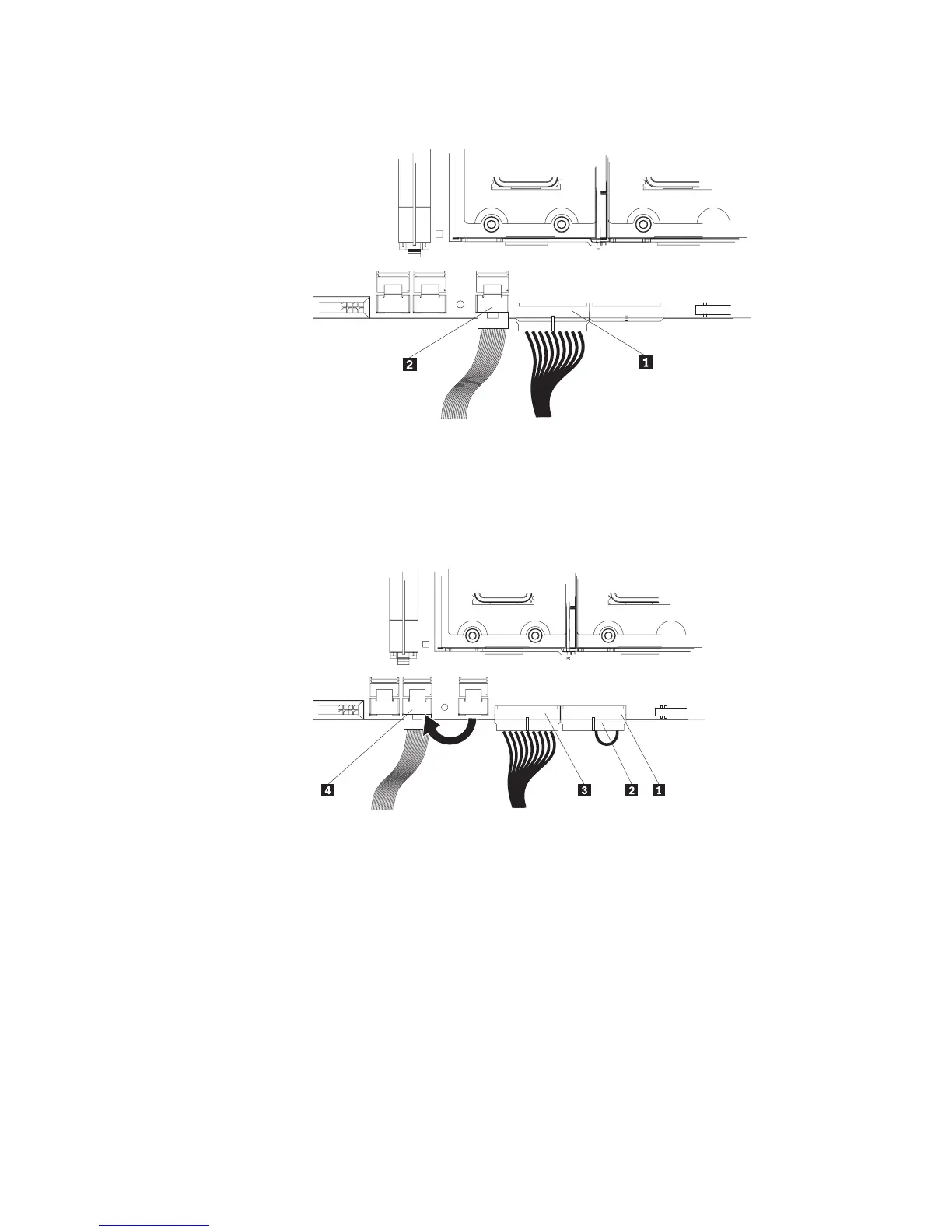

In der folgenden Abbildung ist die Verkabelung eines Simple-Swap-SATA-
Modells bei Lieferung dargestellt.
1 SAS/SATA-Rückwandplatine 2
2 Simple-Swap-SATA-Rückwand
In den folgenden Abbildungen ist dargestellt, wie die Kabel angeschlossen
werden müssen, wenn Sie den ServeRAID-8k-Controller in einem Simple-
Swap-SATA-Modell installieren.
1 Anschluss für SAS/SATA-Rückwandplatine 1
2 Aktivierungsstecker für die RAID-Stufe 5
3 Anschluss für SAS/SATA-Rückwandplatine 2
4 Kabel für Hot-Swap-SAS/SATA-Anschluss 1
11. Wenn Sie weitere Zusatzeinrichtungen installieren oder entfernen möchten, tun
Sie dies jetzt.
12. Bringen Sie die Seitenabdeckung wieder an (siehe „Seitenabdeckung wieder
anbringen” auf Seite 65). Fahren Sie mit dem Abschnitt „Installation beenden”
auf Seite 63 fort.
62 ThinkServer TD100 und TD100x Benutzerhandbuch
