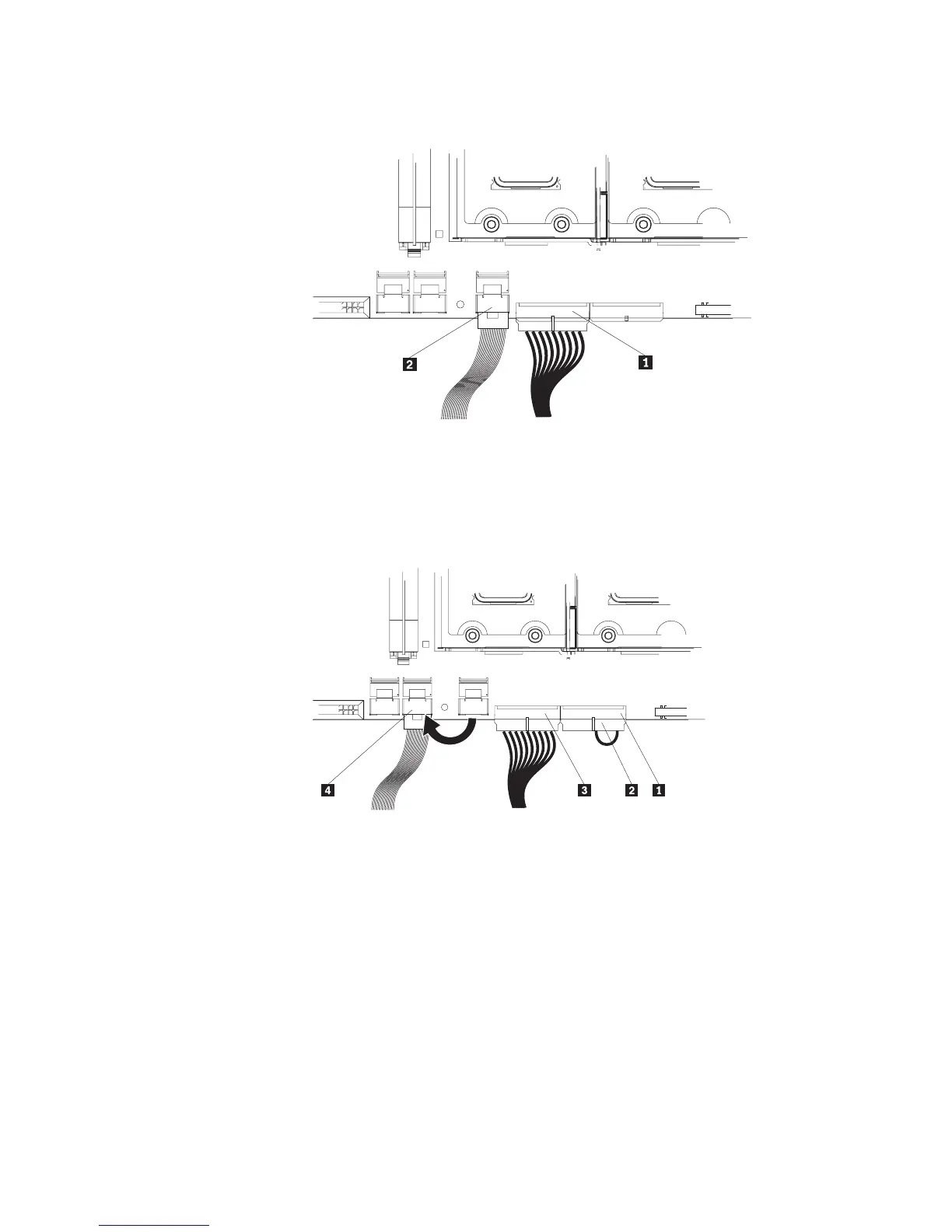

La seguente illustrazione descrive il modello SATA simple-swap viene
cablato al momento della consegna.
1 Backplane 2 SAS/SATA
2 Piastra posteriore SATA simple-swap
La seguente illustrazione descrive il modo in cui i cavi devono essere
collegati quando si installa il controller ServeRAID-8k nel modello SATA
simple-swap.
1 Connettore backplane 1 SAS/SATA
2 Presa di attivazione RAID livello 5
3 Connettore backplane 2 SAS/SATA
4 Cavo SAS/SATA 1 hot-swap
11. Se si desidera installare o rimuovere altre opzioni, eseguirle ora.
12. Sostituire la copertura laterale (consultare “Reinstallazione dello sportello
laterale” a pagina 63). Passare a “Ultimazione dell’installazione” a pagina 61.
60 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419, e 6429: Guida utente
