13
Fahrabschnitt
Fahrtrichtung
Brems-
abschnitt
Fahrabschnitt
Blocksignal Einfahr-
signal
Brems-
abschnitt
C
21
2b
2a
T
O C
T
O

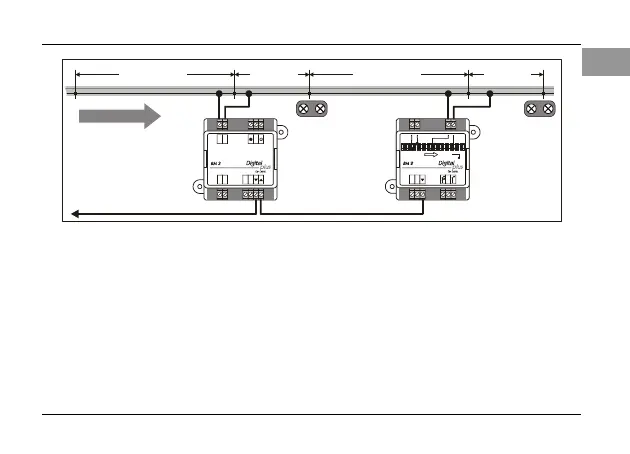

Abbildung 3
Für diesen Einsatz hat der BM2 einen Steuerausgang. Verbinden Sie diesen Steuerausgang mit
dem Steuereingang des BM3, der den zurückliegenden Block steuert (Alle anderen für die Funktion
notwendigen Verdrahtungen sind in diesem Bild nicht gezeigt).
7.2 Steuerung der Einfahrt in eine Blockstrecke / Ausfahrsignal
Normalerweise schaltet das an einen BM3 angeschlossene Signal immer automatisch auf "Fahrt",
wenn der in Fahrtrichtung folgende Block frei ist. Möglicherweise möchten Sie diese Automatik aber
nicht, da Sie selbst bestimmen wollen, wann der Zug nach einem Halt wieder losfahren soll.
Typische Anwendungen sind die Ausfahrt aus einem Bahnhof oder ein Haltepunkt innerhalb einer
Blockstrecke.
