Lenz Digital Plus BM3 - 6 Einbau und Anschluss des BM3 Modules; 6.1 Die Anschlüsse des BM3

8 Information BM3
6 Einbau und Anschluss des BM3 Modules
6.1 Die Anschlüsse des BM3
C
2
1
2b
2a
T
O

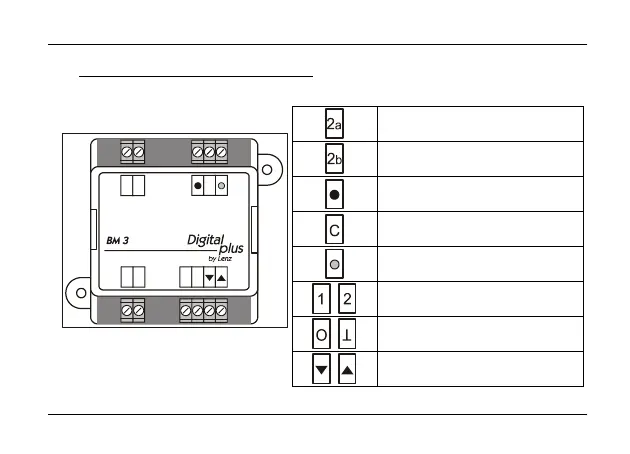

Abbildung 1
Anschluss Fahrabschnitt
Anschluss Bremsabschnitt
Signallampe GRÜN (Fahrt)
Gemeinsamer Anschluss der
Signallampen
Signallampe ROT (Halt)
Gleisanschlüsse des Verstärkers
Ausgänge zum Anschluss der
Rückmelder LR101
Meldeausgang / Meldeeingang
