4 Connexions et mise en service
Les connexions à la LZV200 se font au moyen de bornes à vis.

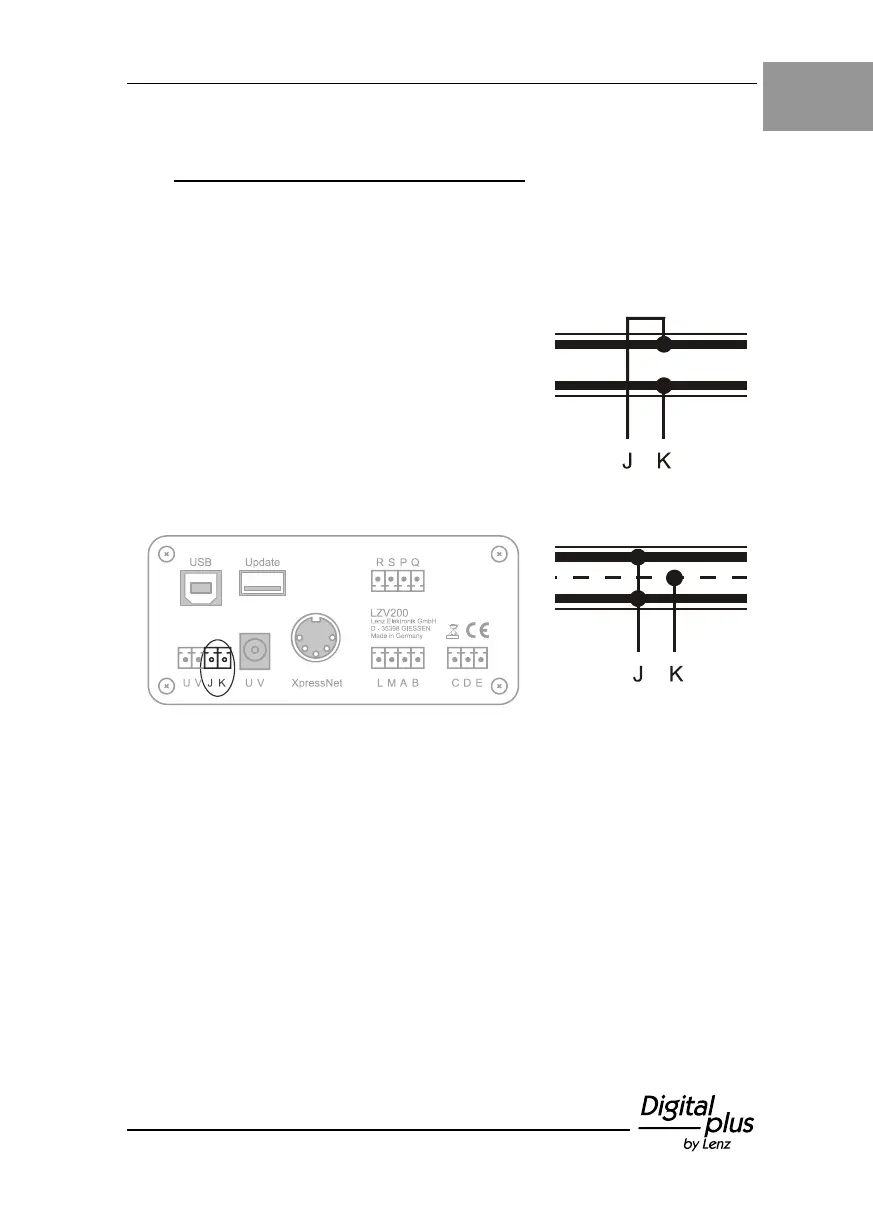

4.1 Connexion de la LZV200 à la voie
Reliez les bornes J et K de la LZV200 à la
voie.
Connexion à la voie en
système 2 rails.
Bornes J et K de la LZV200.
Connexion à la voie en
système 2 rails et
conducteur central.
Aucun condensateur de déparasitage ne peut être installé sur les
voies du réseau. Ces condensateurs ne sont utiles qu'en exploitation
conventionnelle. En système Digital plus, ils fausseraient le format de
données et porteraient préjudice à la transmission des données.
