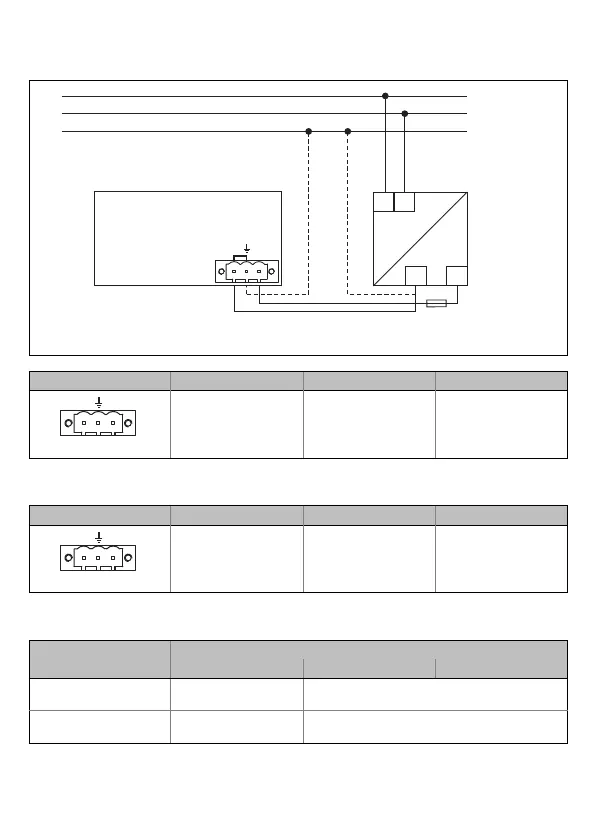

Spannungsversorgung (24 V) anschließen
Connecting voltage supply (24 V)
L1
N
PE
L1
N
0V
+24
~=
F
(max. 20 A)
PE
PELV
Controller
0V
U
cp300−006
Abbildung Anschluss Anschlusstyp Kabeltyp
0V
U
Netzanschluss
(24 V DC)
3−pol. Combicon−
Buchse
Kabel mit
Combicon−Stecker
(Leiterquerschnitt max.
2.5 mm
2
, AWG14)
IPC001
Wird der PE−Leiter nicht mit der Versorgung zugeführt, muss das PE−Potential an einem Er-
dungspunkt in der Nähe des Einbauortes aufgelegt werden.
Figure Connection Connection type Cable type
0V
U
Mains connection
(24 V DC)
3−pin Combicon socket
Cable with Combicon
plug (max. conductor
cross−section 2.5 mm
2
,
AWG14)
IPC001
If the PE conductor is not included in the supply cable, the PE potential must be applied at
an earthing point near the mounting place.
Max. Stromaufnahme
Max. current consumpt.
I
max
[A]
3221 C 3231 C 3251 C
Mit I/O−System 1000
With I/O system 1000
1.0 1.2
Ohne I/O−System 1000
Without I/O system 1000
0.6 0.8
