Mechanische Installation
Montage DVI/USB TX4
5
l
20
BA_DVIUSB DE/EN 5.0

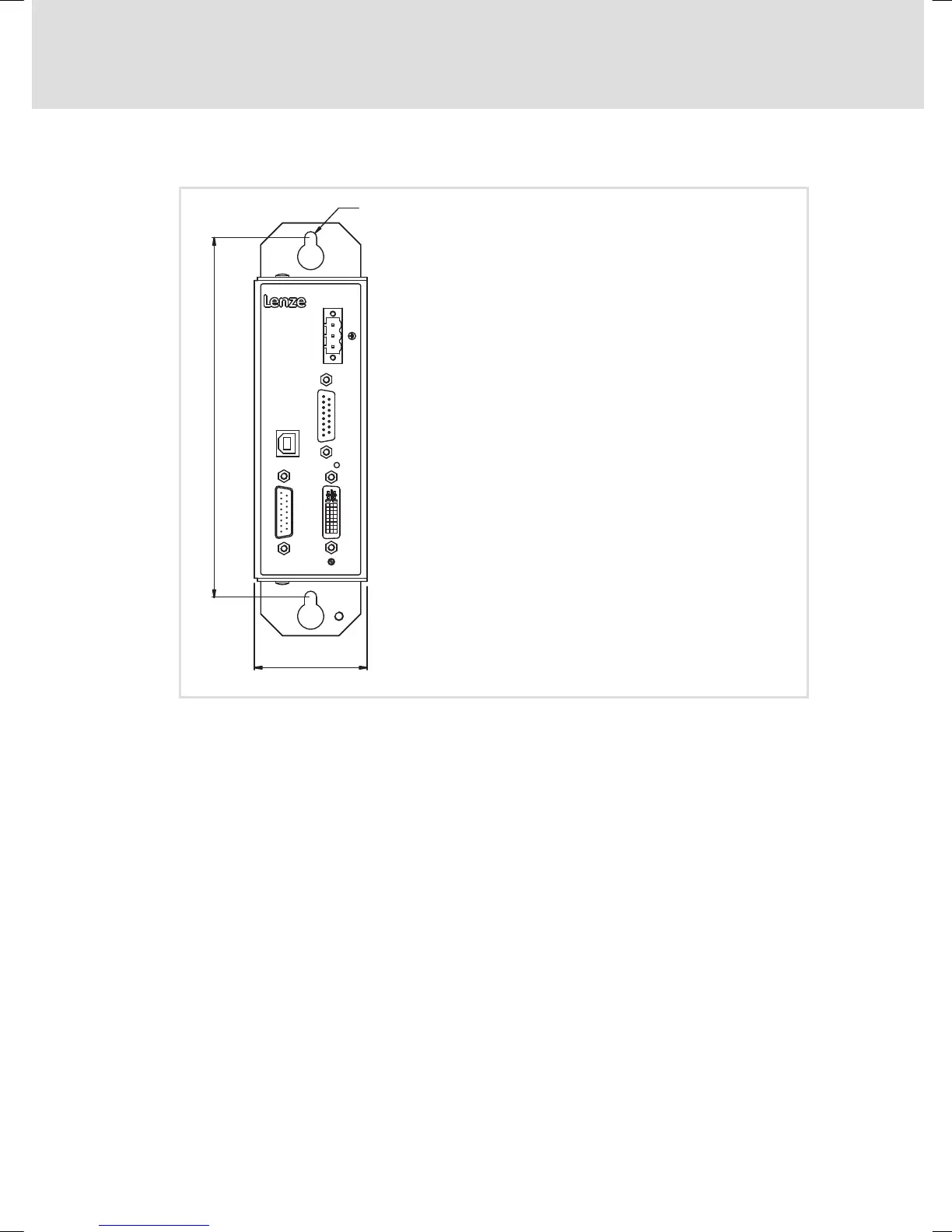

5.2 Montage DVI/USB TX4
Æ5.5
183
52
U
ADJ.
USB IN
EXT. DATA
DVI IN
EXT. VIDEO
Extender
DVI/USB TX4
0V
DVIUSB−004
So gehen Sie vor:
1. Schrauben Sie den DVI/USB TX4 mit zwei Schrauben M5 an die
Schaltschrank−Montageplatte.
