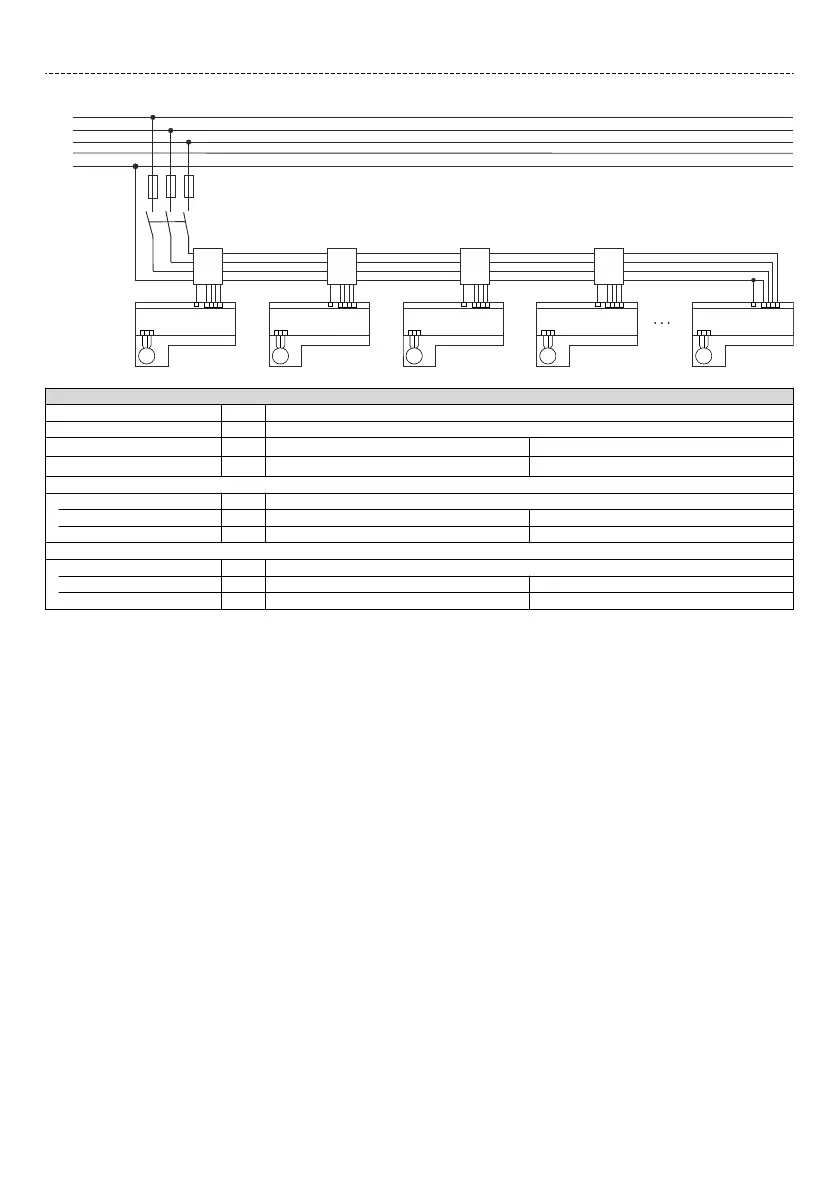

Anschluss Gruppenantrieb nach EN 60204-1
L1
L2
L3
N
PE
F1 … F3
K
M
3~
+
A
1
I
N1
PE L1 L2 L3
M
3~
+
A
2
I
N2
PE L1 L2 L3
M
3~
+
A
3
I
N3
PE L1 L2 L3
M
3~
+
A
4
I
N4
PE L1 L2 L3
M
3~
+
A
n
I
Nn
PE L1 L2 L3
Max. Summe der Netz-Bemessungsströme bei 40 °C
Leitungsinstallaon nach EN 60204-1
Verlegeart B2
Leitungsquerschni
mm
2
1.5 2.5
(I
N1
+ I
N2
+ I
N3
+ I
Nn
) x 80% A 7.6 12.2
Schmelzsicherung
Charakterisk gG/gL
Typ. Bemessungsstrom A --- ---
Max. Bemessungsstrom A 10 16
Sicherungsautomat
Charakterisk gRL
Typ. Bemessungsstrom A --- ---
Max. Bemessungsstrom A 10 16
4Bemessungsdaten ^ 38
•
Verwendung von PVC-isolierten Kupferleitungen
•
Leitertemperatur ≤70 °C, Umgebungstemperatur ≤40 °C
•
Keine Häufung der Leitungen oder Adern, drei belastete Adern
