Montaggio del modulo asse6
180
EDK94AMH24 DE/EN/FR/ES/IT 1.0
6 Montaggio del modulo asse
Procedere come segue:
1. Fare scorrere il modulo asse nella base di montaggio senza inclinarlo, finché non si
avverte la reazione d’appoggio.
2. Spingere con forza il modulo asse nella base di montaggio, finché non scatta in
posizione in modo udibile. La staffa di bloccaggio si sposta verso il basso e indietro
nella posizione di bloccaggio.
3. La posizione finale viene raggiunta quando la staffa di bloccaggio può essere spinta
versol’altofinoalmoduloasse,cherisultaintalmodobloccato.
SSP94GG122

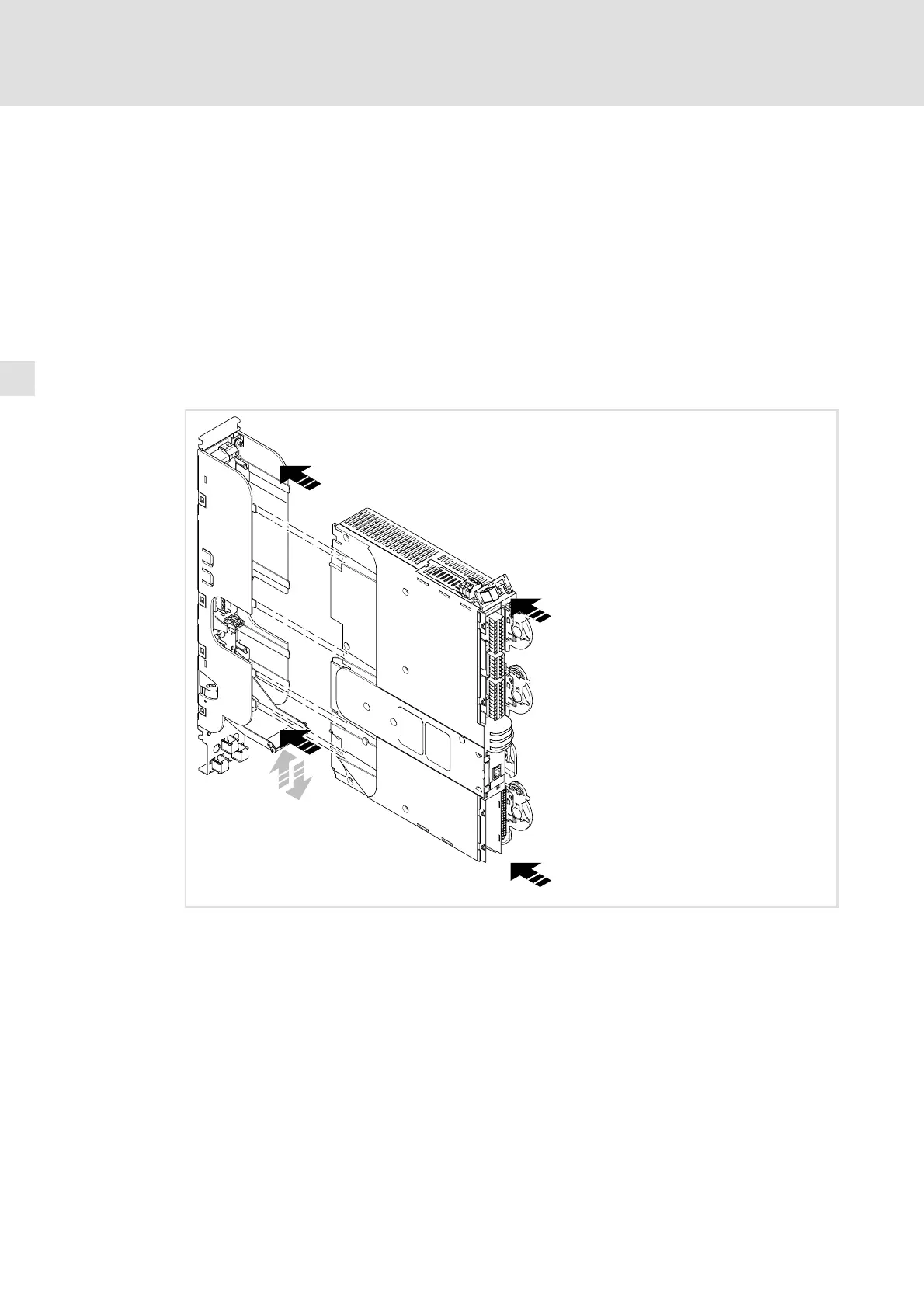

Fig.41-1 Montaggio del modulo asse
Se occorre estrarre il modulo asse, procedere come segue:
1. Allentare i collegamenti a innesto cablati sul modulo asse.
2. Spingere verso il basso la staffa di bloccaggio. Il modulo asse viene in tal modo
sbloccato e spinto fuori dai contatti.
3. Tirare completamente fuori il modulo dalla base di montaggio ed estrarlo. La staffa
di bloccaggio scatta all’indietro nella posizione di bloccaggio.
