Installazione meccanica
Collegamento con connettore a innesto
34
H1_MechINS-verbindung-buchse-motorstecker
Lenze • MA 33.0003 • 5.0
Collegamento con connettore a innesto
I connettori ad innesto rispettano la classe di vibrazione e urto 3M6 secondo
IEC/EN60721-3-3. Ciò vale per tutte le prese di potenza, per encoder e ventilatori.
Stop!
ƒ Connettore ad innesto del cavo con raccordo filettato:
– utilizzare sempre con gli O-ring forniti.
ƒ Connettore ad innesto del cavo con chiusura a baionetta SpeedTec:
– rimuovere l’O-ring e smaltirlo.

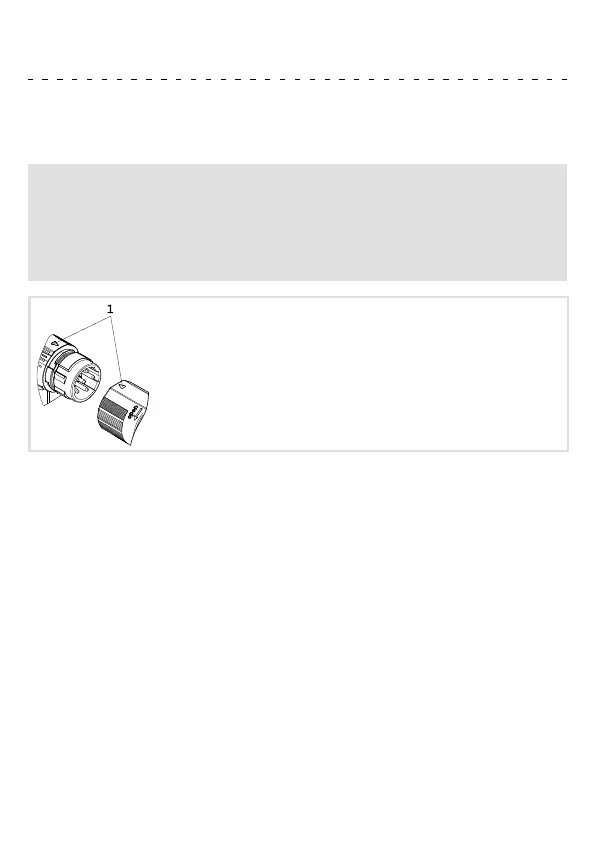

Nel congiungere il connettore ad innesto del cavo con il connettore motore, assicurarsi che
le tacche di orientamento (pos.1) combacino. Solo così è possibile assicurare un
funzionamento senza problemi.
ƒ Serrare a fondo i dadi di raccordo dei connettori ad innesto del cavo!
ƒ Non tendere mai il connettore ad innesto del cavo! Il connettore maschio potrebbe
danneggiarsi! Prima di sfilarlo, bloccare l’unità di controllo!
