Installation
Opérations de montage
MP 1000(s) DVI / MP 1050(s) DVI
4
49
MA_ELx0xx DE/EN/FR/ES/IT 2.0
4.4 Opérations de montage
4.4.1 MP 1000(s) DVI / MP 1050(s) DVI
Ordre des opérations de montage :
1. Réaliser la découpe pour le montage dans le panneau de commande
( 48).
2. Vérifier le positionnement correct du joint sous le cadre avant.
3. Insérer l’appareil dans l’encoche de montage. Le tenir à l’aide d’une main
afin d’éviter qu’il tombe.
4. Monter les goujons dans l’ordre suivant :

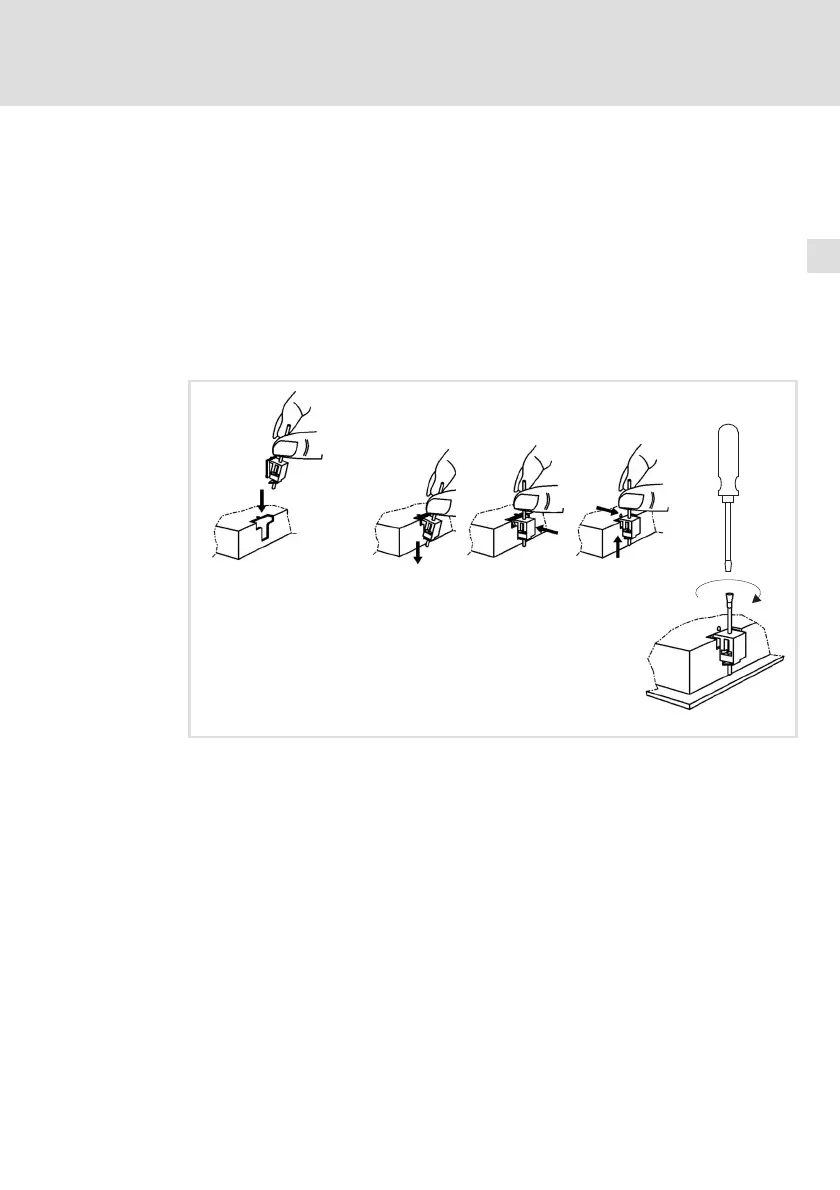

ELx7xx−011
– Insérer le goujon dans l’ouverture sur le boîtier de l’appareil comme
l’indique l’illustration.
– Pousser le goujon vers le bas et le basculer côté boîtier. Vérifier s’il est
correctement encliqueté.
– Serrer le goujon à l’aide d’un tournevis. Ne pas trop serrer.
5. Vérifier si l’appareil est bien fixé dans l’encoche de montage et si le joint
du cadre avant est correctement positionné.
– Si nécessaire, réajuster l’appareil ou le joint.
– L’indice de protection IP65 n’est pas atteint sur la face avant de
l’appareil si le joint n’est pas correctement positionné !
