Installazione
Procedura di montaggio
MP 2xxx DVI / MP 5xxx DVI / MP 9xxx DVI
4

67
MA_ELx0xx DE/EN/FR/ES/IT 2.0
4.4.2 MP 2xxx DVI / MP 5xxx DVI / MP 9xxx DVI
Montaggio su quadro elettrico
Per il montaggio, procedere come segue:
1. Tagliare l’apertura di montaggio nel quadro e realizzare i fori di fissaggio
nel quadro ( 65).
2. Controllare che la guarnizione sotto la piastra frontale sia posizionata
correttamente.
3. Collocare l’apparecchio nell’apertura di montaggio e tenerlo fermo con la
mano per evitare che cada e avvitare i dadi con rondelle ai perni filettati.

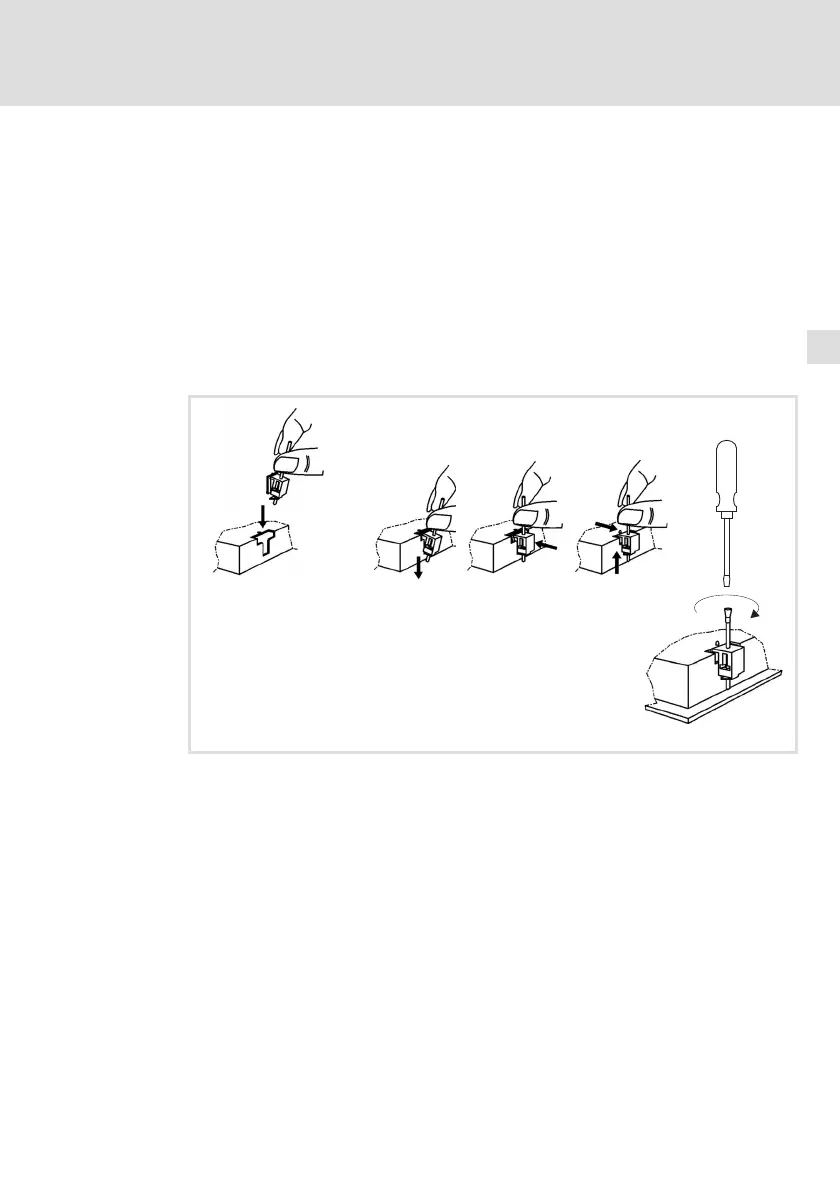

4. Montare tutti i serravite come segue:



ELx7xx−012
– Inserire il serravite nell’apertura sulla custodia dell’apparecchio, come
mostrato in figura.
– Premere il serravite verso il basso, inclinarlo verso la custodia e
verificare che sia scattato correttamente in posizione.
– Stringere bene il serravite con un cacciavite.
5. Controllare che l’apparecchio sia posizionato saldamente nell’apertura di
montaggio e che la guarnizione della piastra frontale sia collocata
correttamente.
– Se necessario, riallineare l’apparecchio o la guarnizione.
– Se la guarnizione non è posizionata correttamente, sul lato frontale
dell’apparecchio non viene raggiunta la classe di protezione IP65!
