154
INSTALLAZIONE E MANUTENZIONE
VARMECA 30
Motore o motoriduttore a velocità variabile
COLLEGAMENTI
LEROY-SOMER
3776 it - 07.2007 / h
3.3 - Le morsettiere di potenza
3.3.1 - Morsettiera per alimentazione PB1
(Rif. L1, L2 e L3)
Questa morsettiera è utilizzata per collegare l'alimentazione
trifase quando il filtro EMC non è fornito con il VARMECA 30.
In caso contrario, l'uscita del filtro EMC è collegata a questo
connettore e l'alimentazione sarà effettuata tramite i morsetti
situati sopra il filtro.
Morsettiera a viti: : VMA 33/34 VMA 31/32
Coppia di serraggio 1,8 N.m 0,8 Nm
Sezione max 4 mm
2
(AWG8) 2,5 mm
2
3.3.2 - Morsettiera per resistenza di frenatura
PB2 (Rif. R+ e R-)
Questa morsettiera è utilizzata per collegare una resistenza
di frenatura quando questa opzione è necessaria. La
resistenza è montata all'esterno e/o sulla parte posteriore del
VARMECA 30
Morsettiera a viti : VMA 33/34 VMA 31/32
Coppia di serraggio 1,8 N.m 0,8 Nm
Sezione max 4 mm
2
(AWG8) 2,5 mm
2
Nota : Per il VMA 31/32, PB1 e PB2 sono
raggruppati in un’unica morsettiera.
La morsettiera del VARMECA 31 / 32 comprende un
morsetto contrassegnato FI collegato al morsetto R- per
convalidare l’utilizzo della resistenza interna di frenatura.
Togliere la fascetta al momento di collegare una
resistenza esterna di frenatura o in caso di inerzia
incompatibile con la rampa di decelerazione assegnata.
3.4 - Le morsettiere per le opzioni
3.4.1 - Connettore collegamento seriale di tipo
RS485
Il tipo RJ 45, permette il collegamento della micro-console PX
LCD o di un PC per l'uso del software di programmazione
PEGASE VMA 30.
Per il VMA 31/32 permette anche il collegamento del bus di
campo o l’opzione PADVMA 31/32.
3.4.2 - Descrizione Slot 1
(VMA 33/34 solo)
Questo slot serve a collegare il modulo retroazione da
encoder (opzione: COD VMA 30) quando è selezionato il
modo "anello chiuso".
3.4.3 - Descrizione Slot 2
(VMA 33/34 solo)
Questo slot serve a collegare uno dei moduli bus di campo
(protocolli supportati: PROFIBUS DP, INTERBUS S, DEVICE
NET e CAN OPEN).
3.4.4 - Connettore P2 (VMA 31/32 solo)
Serve a collegare le opzioni: Potenziometro locale (B 31/32),
Potenziometro locale con Marcia/Arresto integrata (BMA 31/
32), Potenziometro locale con Marcia Avanti/Indietro/ Arresto
integrata (BMAVAR), Controllo freno (ESFRVMA 30), ecc.

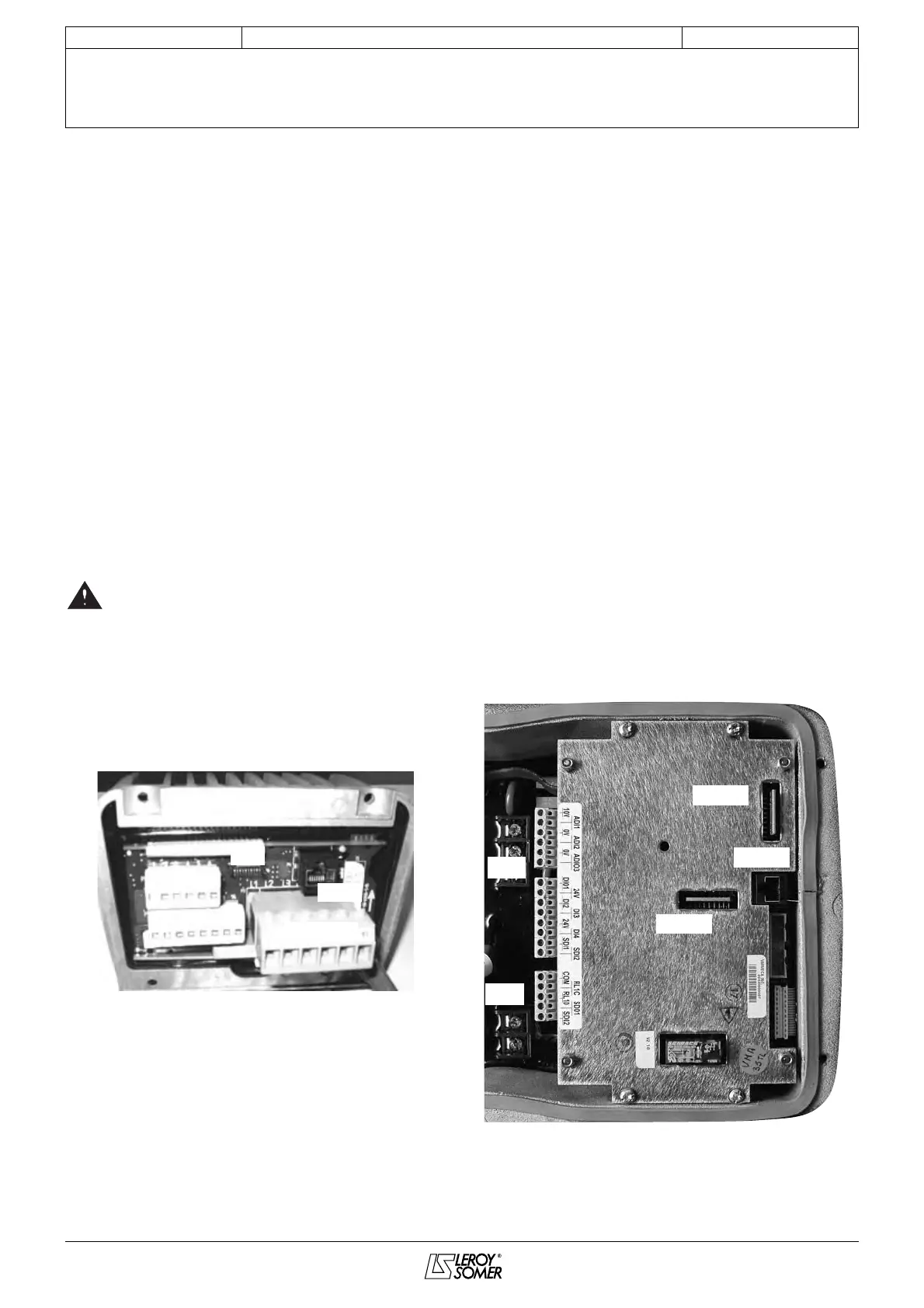

PB1 & PB2
RJ 45
P2
VMA 31/32
VMA 33/34
SLOT 1
SLOT 2
RS 485
PB 1
PB 2
