Tamper assembly removal
1 Remove the stapler left cover. See “Stapler/offset stacker left cover removal” on page 726.
2 Remove the stapler right cover. See “Stapler right cover removal” on page 782.
3 Remove the stapler top cover. See “Stapler/offset stacker top cover removal” on page 728.
4 Disconnect the tamper cables J2, J4 and J6 from the controller board.

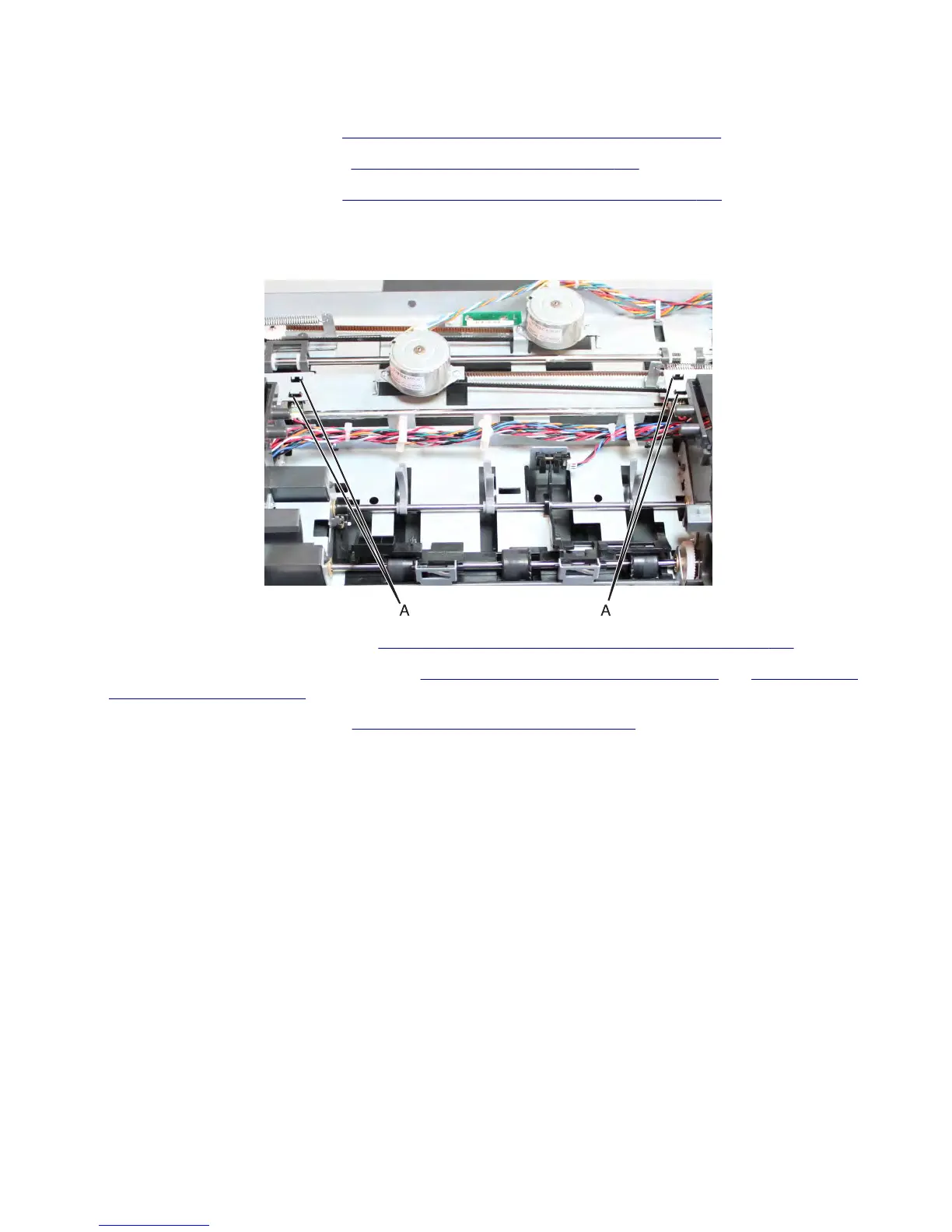

5 Release the latches (A) securing the sensors.
6 Remove the stapler output bin LED. See “Stapler/offset stacker output bin LED removal” on page 751.
7 Remove the left and right tamper motors. See “Tamper motor (left) removal” on page 749 and “Tamper motor
(right) removal” on page 749.
8 Remove the tamper drive belts. See “Tamper drive belt removal” on page 750.
7463
Repair information
747
