32
PIEZA DESCRIPCIÓN CANTIDAD
A Tapa 1
B Marca* 1
C Medidor de temperatura 1
D Manija de la tapa 1
E
Soporte de manija
de la tapa
2
F Bisagra superior 2
G Bisagra inferior 2
H Parrilla calentadora 1
I Rejilla de cocción 1
J Rejilla para el carbón 1
K Plato calentador 1
L
Bandeja para grasa
y cenizas
1
M Fuente inferior 1
PIEZA DESCRIPCIÓN CANTIDAD
N Cerradura 1
O Quemador 1
P Electrodo* 1
Q Protector térmico 1
R
Regulador/
Perilla de control
1
S Soporte de manija A 2
T Manija lateral 2
U Soporte de manija B 1
V Pata A 2
W Soporte de la pata 2
X Pata B 2
Y Soporte de manija C* 1
Z Encendedor* 1
Tornillo
M4 x 12
Cant. 2
Perno
M5 x 12
Cant. 16
Tornillo
M6 x 8
Cant. 1
Tornillo
M6 x 12
Cant. 10
Tornillo
ST4.2 x 12
Cant. 2
Tornillo
M6 x 25
Cant. 4
Tuerca
M5
Cant. 8
Tuerca
M6
Cant. 4
Arandela
Ø4
Cant. 2
Arandela
Ø5
Cant. 16
Arandela
Ø6
Cant. 11
Arandela de
seguridad
Ø4
Cant. 2
Arandela de
seguridad
Ø5
Cant. 16
Arandela de
seguridad
Ø6
Cant. 11
Destornillador Phillips
#2
Cant. 1
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas con la lista del
contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si falta alguna pieza o si estas están
dañadas.
Tiempo estimado de ensamblaje: 35 minutos por una persona.
Herramientas necesarias para el ensamblaje: el destornillador Phillips y la llave inglesa incluidos.

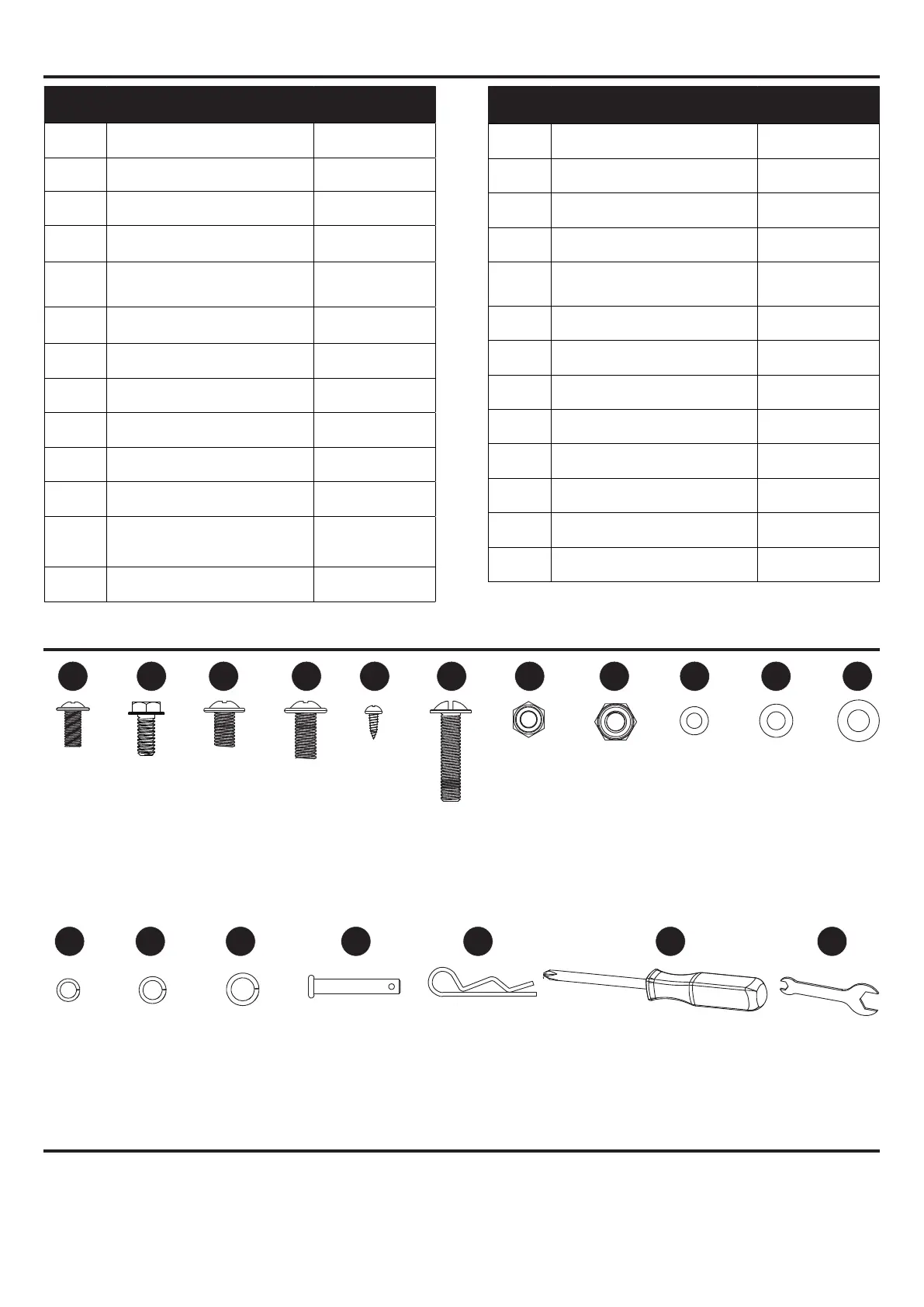

CONTENIDO DEL PAQUETE
ADITAMENTOS
Preparación
Pasador
Ø5 x 30
Cant. 2
Pasador de
chaveta
Ø1.4 x 30
Cant. 2
Llave inglesa
M5-M6
Cant. 1
* Preensamblado
AA
LL MM NN OO PP QQ RR
BB CC DD EE FF GG HH II JJ KK
