LG GA-B3*9B*QA - Page 61

61
38
38
3
2
3
2
24
20
21
22
11
23
21
28
27
20
25
30
33
26
25
30
27
28
29
9
31
32
36
7
6
37
9
10
34
9. Если дисплей
внешнего типа
7. Для всех моделей
8. Для всех моделей
1
4
10. Только для моделей с наружными
дверными ручками
39

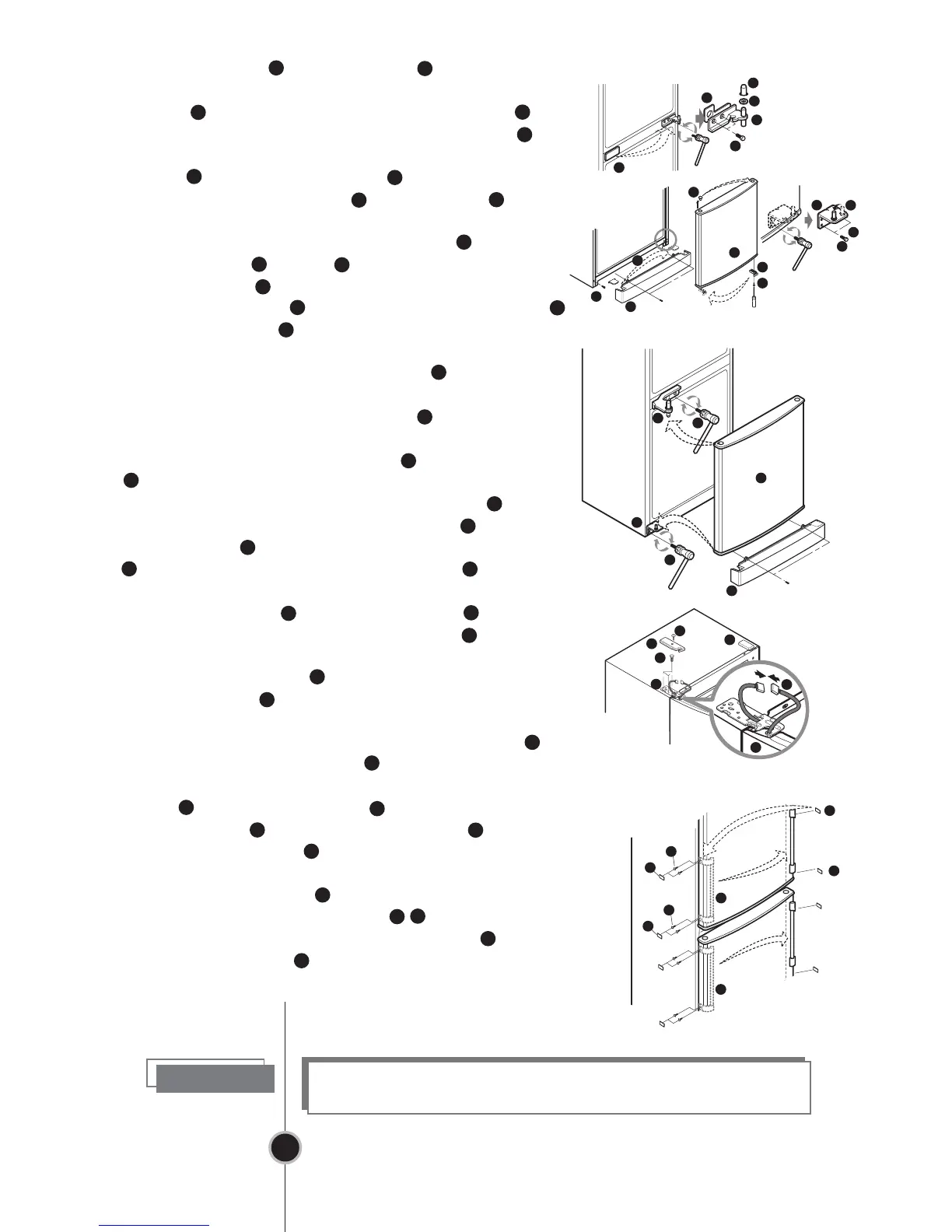

Открутите болты средней петли , снимите
среднюю петлю и приподнимите дверь морозильной
камеры , чтобы снять её. Снимите заглушку и
установите её на место снятой средней петли .
Открутив винты, соединяющие нижнюю декоративную
панель переместить крышку на противоположную
сторону. Отвинтите штырь нижней петли , вращая
его против часовой стрелки, и вкрутите его в противо-
положное отверстие. Отвинтите болты , крепящие
нижнюю петлю и болт на корпусе холодильника.
Открутите винт на нижней стороне двери,
фиксирующий упор двери морозильной камеры ,
переместите упор на противоположную сторону в
специально предназначенное место и зафиксируйте
его. Переместите верхний колпачок на
противоположную сторону.
Приложите снятую нижнюю петлю к отверстиям,
расположенным на противоположной стороне
корпуса и закрепите её болтами . Вкрутите болт
в корпус с противоположной стороны. После
закрепления нижней декоративной панели ,
установите дверь морозильной камеры на штырь
нижней петли . Разверните снятую среднюю петлю
осью наружу и закрепите ее болтами (затягивать
болты следует аккуратно, чтобы не поцарапать дверь).
Установите шайбу на среднюю петлю .
Переместите заглушки на противоположную сторону
двери. Установите ручки дверей на противоположную
сторону и закрепите их при помощи винтов ,
установите колпачки .
Установите дверь холодильной камеры путём
совмещения отверстия в нижней части двери и
штыря средней петли . Затем установите
верхнюю петлю , поставляемую в комплекте с
холодильником, поместив штырь в соответствующее
верхнее отверстие двери холодильной камеры .
Соедините разъемы кабеля (только для моделей
с дисплеем внешнего типа). Закрепите верхнюю
петлю при помощи болтов . Установите крышку
верхней петли и закрепите её винтом .
Установите заглушку , поставляемую в комплекте
с холодильником.
10.
1
3
4
38
2
Примечание
7.
21
26
20
27
32
31
30
28
8.
29
21
25
9.
34
36
10
7
30
21
25
29
31
33
24
27
23
28
21
20
30
21
9
6
37
37
39
10
28
39
Гарантийные обязательства не распространяются
на перевешенные двери.
