Service Manual 33

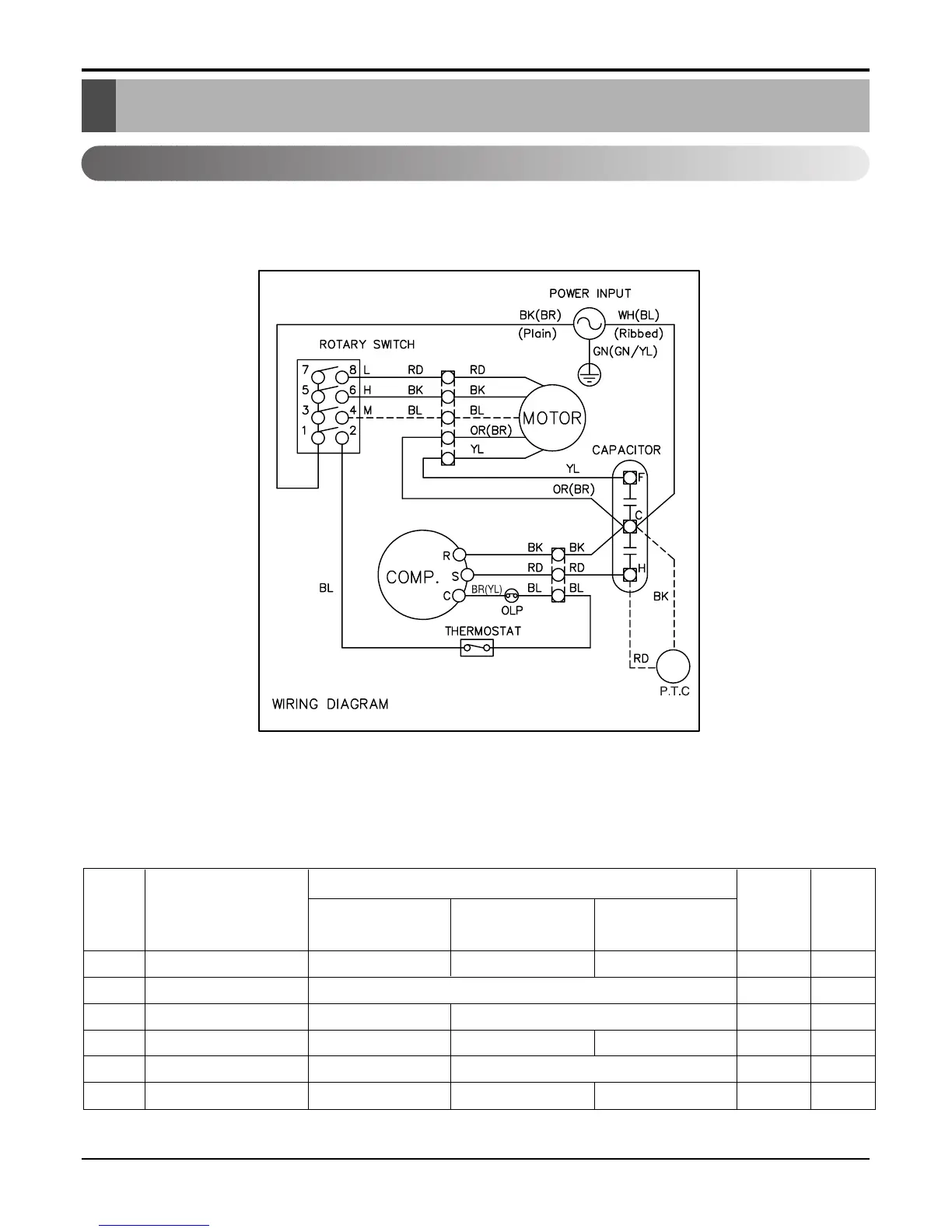

Schematic Diagram
Circuit Diagram
■
MODEL : LC6000, LC1000Y3, LC1200Y3, LEA0610ACL, LEA1010ACLY3, LEA1210ACL, HBLG1000CY3
LC6000
LEA0610ACL
LC1000Y3
LEA1010ACLY3
HBLG1000CY3
LC1200Y3
LEA1210ACL
PART NO.
1 POWER CORD 6411A20011L 6411A20011N 6411A20011P 1 S
2 ROTARY SWITCH 2H00598E 1 S
3 FAN MOTOR 4681A20069B 4681A20069C 1 S
4 CAPACITOR 6210AR2359V 6120AR2194P 0CZZA20001N 1 S
5 THERMOSTAT 2H01109M 2H01109Q 1 S
6 COMPRESSOR 2520UAMC2BA
2520UKAC2GA 2520UKGC2DA
1S
LOCATION
NO.
DESCRIPTION
RE-
MARKS
Q'TY
PER SET
S: Service Parts
N: Non Service Parts
Schematic Diagram
