17

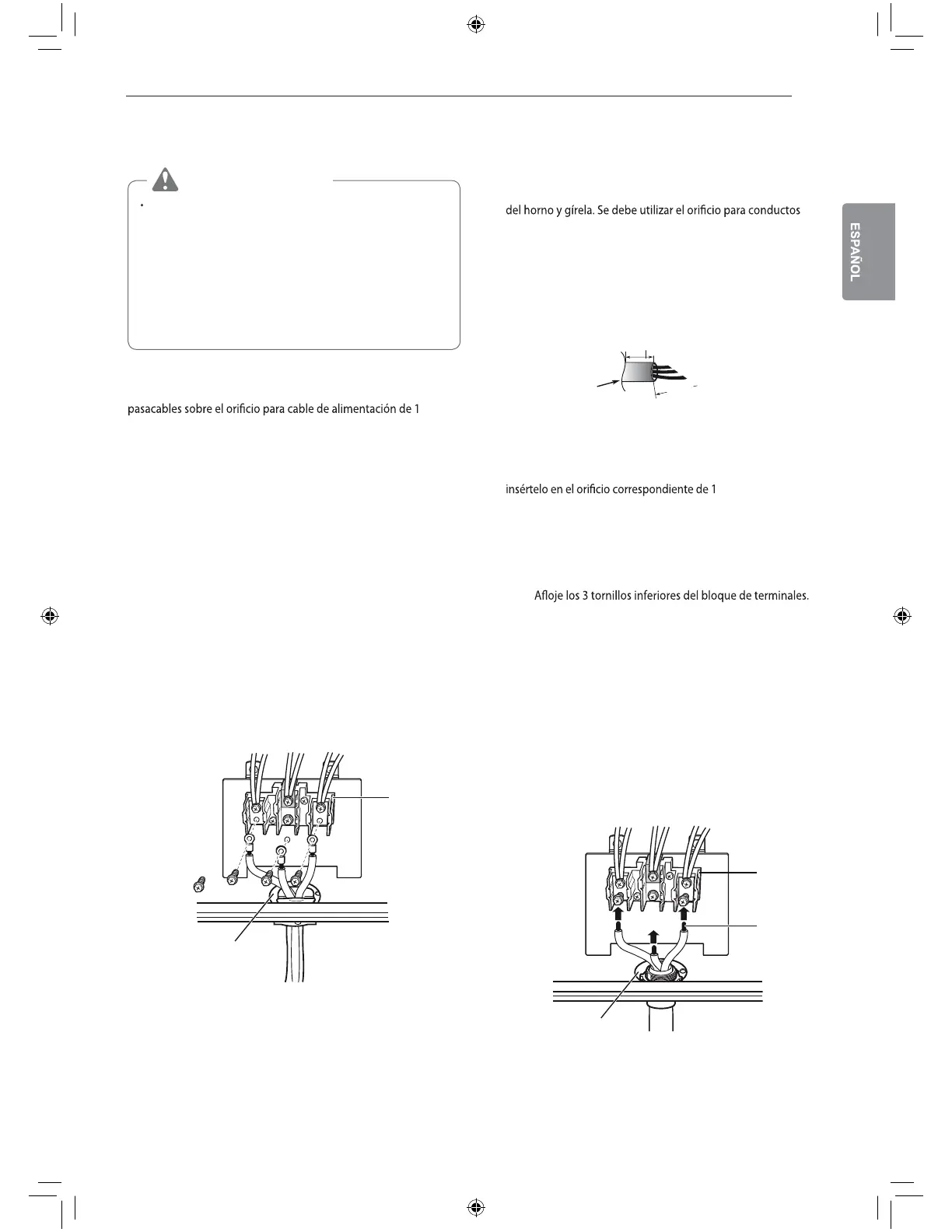

INSTALACIÓN
Conexión con cable de 3 hilos:
Cable de alimentación
ADVERTENCIA
El hilo del medio (neutro o tierra), que es blanco, de
un cable de alimentación de 3 hilos o un
conducto de 3 hilos se debe conectar al poste
medio del bloque de terminales. Los dos hilos
restantes del cable de alimentación o del conducto
se deben conectar a los postes exteriores del
bloque de terminales. El no hacerlo podría causar
lesiones personales graves, descargas eléctricas o la
muerte.
Instale el cable de alimentación de la siguiente manera:
Para instalaciones con cable de alimentación, enganche el
3
/
8
"
ubicado por debajo de la parte posterior del horno. Inserte el
cable de alimentación a través del pasacables y ajústelo.
No instale el cable de alimentación sin un pasacables.
1
Quite los 3 tornillos inferiores del bloque de terminales y
consérvelos.
2
Inserte los 3 tornillos a través de cada anillo de las
terminales del cable de alimentación y en los cables
inferiores del bloque de terminales. Asegúrese de que
el hilo central (neutro), que es blanco, esté conectado
a la posición central inferior del bloque de bloque de
terminales.
3
Ajuste los 3 tornillos de manera segura al bloque de
terminales. No retire las conexiones de la correa a tierra.
Conexión con cable de 3 hilos
Si los tornillos no están ajustados de manera segura, podría
generarse una chispa eléctrica y causar lesiones personales
graves o incluso la muerte.
Conexión con cable de 3 hilos:
Conducto
Instale el conducto de la siguiente manera:
Retire la placa de conexión de conductos de la parte posterior
(1
1
/
8
").
En primer lugar, prepare los hilos del conducto como se indica
a continuación.
3 hilos
Placa de
conexión del
conducto
1"
(2,5 cm)
3
/
8
"
(0,9 cm)
3
1
/
2
"
(8,9 cm)
En segundo lugar, instale el pasacables del conducto.
Para instalaciones de conductos, adquiera un pasacables e
1
/
8
pulgadas (2,8 cm)
Luego, instale el conducto a través del cuerpo del pasacables
y ajústelo con su anillo. Reinstale el soporte. Para conexiones
de conductos: si el hilo del conducto es de cobre, debe ser
cableado de 8 o 10 AWG. Si es de aluminio, debe ser cableado
de 6 u 8 AWG.
1
2
Inserte el extremo desnudo del cable (blanco/neutro) a
través de la abertura central del bloque de terminales.
No retire las conexiones de la correa a tierra.
3
Inserte los dos extremos desnudos del cable en las
aberturas inferiores izquierda y derecha del bloque de
terminales.
Ajuste los 3 tornillos de manera segura al bloque de
terminales (aproximadamente de 35 a 50 pulg-lb).
Conexión con cable de 3 hilos
Bloque de
terminales
Negro Blanco Rojo
Extremos
del cable
Placa de conexión
del conducto
Si los tornillos no están ajustados de manera segura, podría
generarse una chispa eléctrica y causar lesiones personales
graves o incluso la muerte.
Negro Blanco Rojo
Bloque de
terminales
Placa de conexión
del conductor
