8 Climatizzatore tipo da controsoffitto a socmparsa
Installazione dellunità Interna
• Installare il gruppo in pendenza verso il
foro di scarico come indicato dalla figura
per facilitare lo scarico dell’acqua.
• Un punto dove il gruppo è a livello e può
sostenere il peso del gruppo.
• Un punto in cui il gruppo può sostenere
le vibrazioni
• Un punto che sia facile da raggiungere
per la manutenzione.

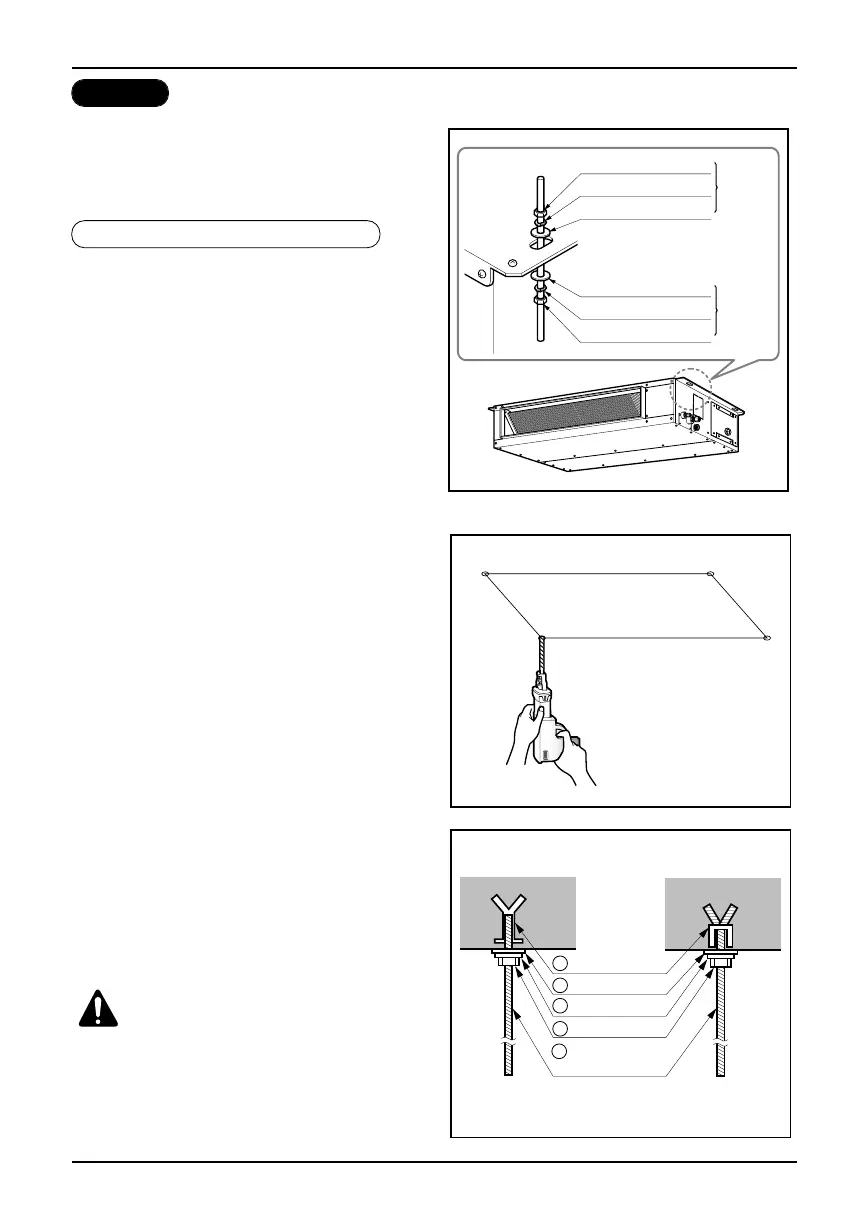

CASO 2
POSIZIONE DEL BULLONE DELLA CONSOLLE
Dado M10
Dado M10
Rondella Dist M10 SP
Rondella Dist. M10
Rondella M10
Rondella M10
X 4
X 4
(Fornitura
locale)
(Fornitura
locale)
X 4
X 4
X 4
X 4
1 Ancoraggio
Costruzione
vecchia
Costruzione
nuova
2 Rondella piastra
3 Rondella elastica
4 Dado
5 Bullone di
sospensione
• Selezionare e contrassegnare la
posizione di fissaggio dei bulloni.
• Praticare un foro per inserire gli
ancoraggi sul soffitto.
• Inserire l’ancoraggio e la rondella sui
bulloni di sospensione per bloccare i
bulloni di sospensione al soffitto.
• Montare i bulloni di sospensione per
ancorare saldamente.
• Fissare le piastre di installazione sui
bulloni di sospensione (regolare il livello
a occhio) usando dadi, rondelle e
rondelle elastiche.
AVVISO
: Stringere il dado e bullone per evitare
la caduta del gruppo.
