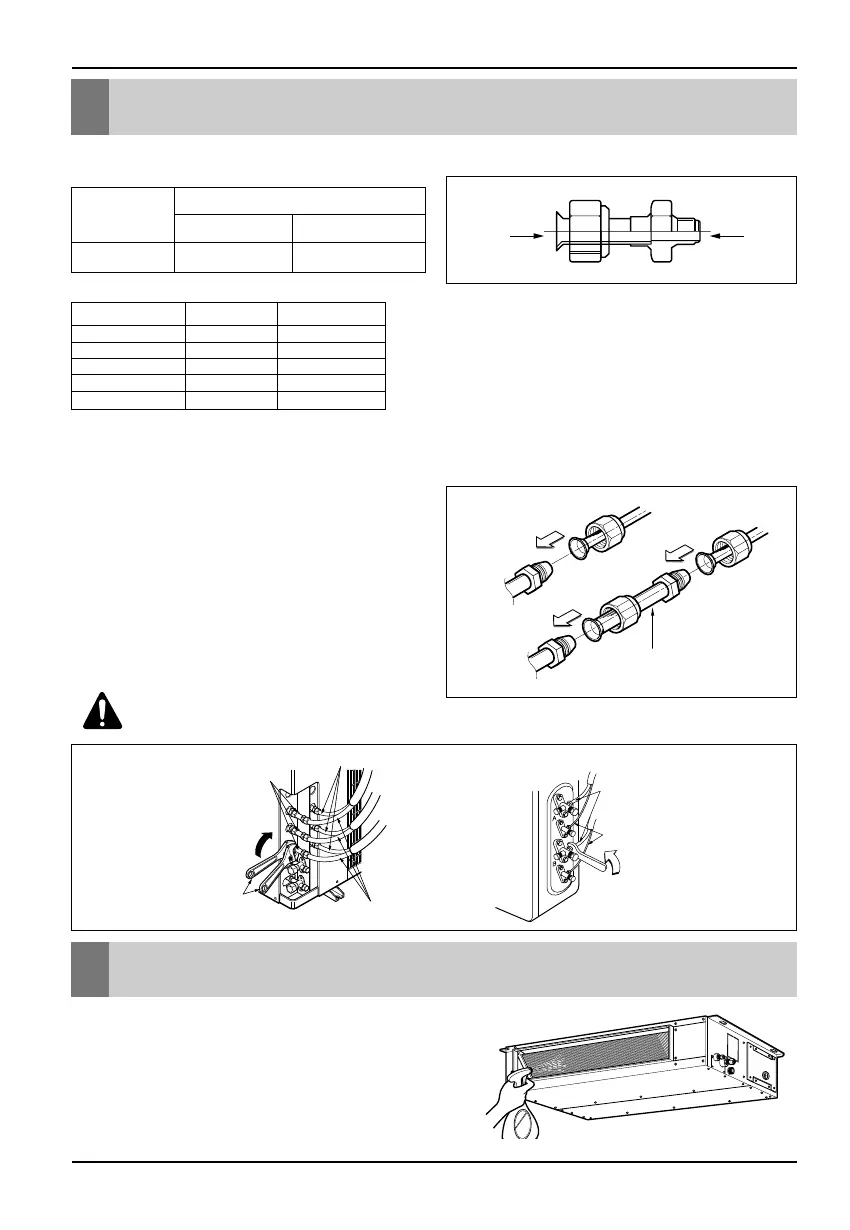

LG Multi Type - Kontrollieren Sie den Abfluß; Verbindung der Rohre mit dem Außengerät

14 Kassetten-Decken- luftkand modell
Verbindung der Rohre mit dem Außengerät
1. Beim Leiten Installation Sie arbeitet, den
Verbinder müssen benutzt werden.
Größe der Anschlussleitung
2. Die Rohre gemeinsam ausrichten und die
ausgesenkte Mutter mit der Hand
festdrehen.
3. Zum Schluß die ausgesenkte Mutter mit
einem Drehmomentschlüssel anziehen,
bis man hört wie der Schlüssel einrastet.
■ Beim Anziehen der ausgesenkten Mutter
mit dem Drehmomentschlüssel darauf
achten, daß die Richtung vom
Anziehvorgang in Pfeilrichtung (auf dem
Schlüssel) gehen muß.
AVVISO: Zwei Schlüssel verwenden
und mit normalem Moment anziehen.
A
B
Connector
Connector
C-UNIT
B-UNIT
A-UNIT
B-UNIT
A-UNIT
Rohrleitung Gasseite
Rohrleitung Gasseite
Rohrleitung Flüssigkeitsseite
Rohrleitung Flüssigkeitsseite
Drehmomentschlüssel
Drehmomentschlüssel
AußengerätAußengerät
Gas
AB
Ø9.52 Ø12.7
Das
Innengerät
Verbindung der Rohre mit dem Außengerät
Kontrollieren Sie den Abfluß
Das InnengerätGas Flüssigkeiten
7K Ø9.52(3/8") Ø6.35(1/4")
9K Ø9.52(3/8") Ø6.35(1/4")
12K Ø9.52(3/8") Ø6.35(1/4")
18K Ø12.7(1/2") Ø6.35(1/4")
24K Ø12.7(1/2") Ø6.35(1/4")
1. Den Abfluß kontrollieren
• Ein oder zwei Gläser Wasser auf den Evaporator
sprühen.
• Prüfen, ob das Wasser ohne Verlust in den
Abflußschlauch fließt.
