Schéma de montage
Manuel d'installation 7
FRANÇAIS
n Conduite à statique faible
Vérifiez la distance entre PRARH1 et le haut du modèle lors de la pose des boulons d'ancrage.
4 13/32
Vers la carte de circuit
imprimé de l'unité intérieure
(CN-PTC)
Lignes de communication du dispositif chauffant auxiliaire
(Sous AC24V, plus AWG24)
Ces fils ne doivent pas entrer en
contact avec des lignes à haute
tension.
AB AB
Lignes de communication du dispositif chauffant auxiliaire

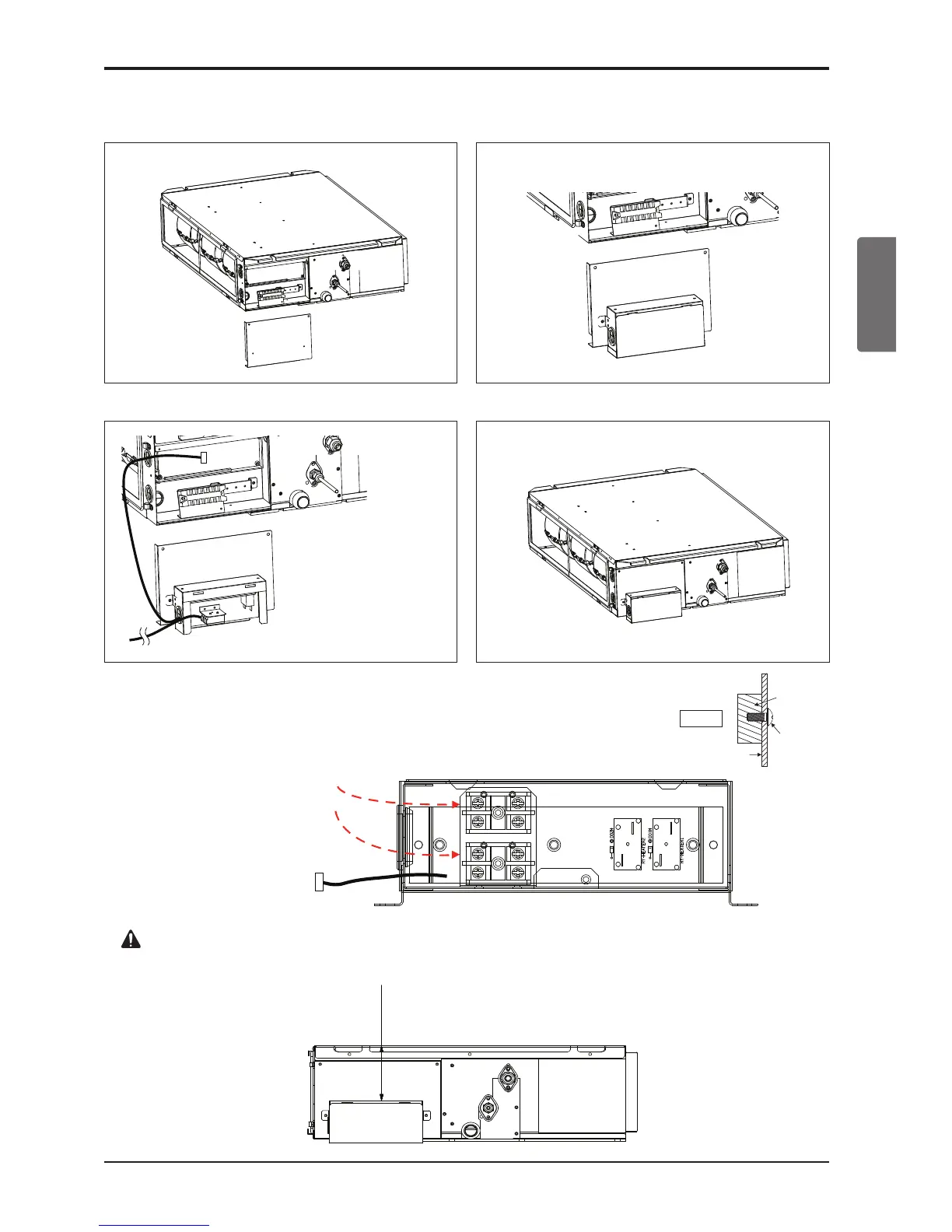

Étape 1. Ouvrez le couvercle du coffret électrique.
Étape 2. Montez PRARH1 avec le couvercle du coffret électrique.
Étape 3. Ouvrez le capot du PRARH1 et branchez les câbles.
Étape 4. Montez le couvercle du coffret électrique.
(Unité : pouce)
Fig. A
boîtier de contrôle
Vis
Isolent
Note: Lors de la connexion du PRARH1 fixer l'isolantà l'arrière du boîtier de contrôle où il reçoit les vis
comme montré dans la figure A. Nettoyez les fils restants après l'installation.
