LG PRARH1 - Cableado Eléctrico

12 Kit de relé de calentador auxiliar

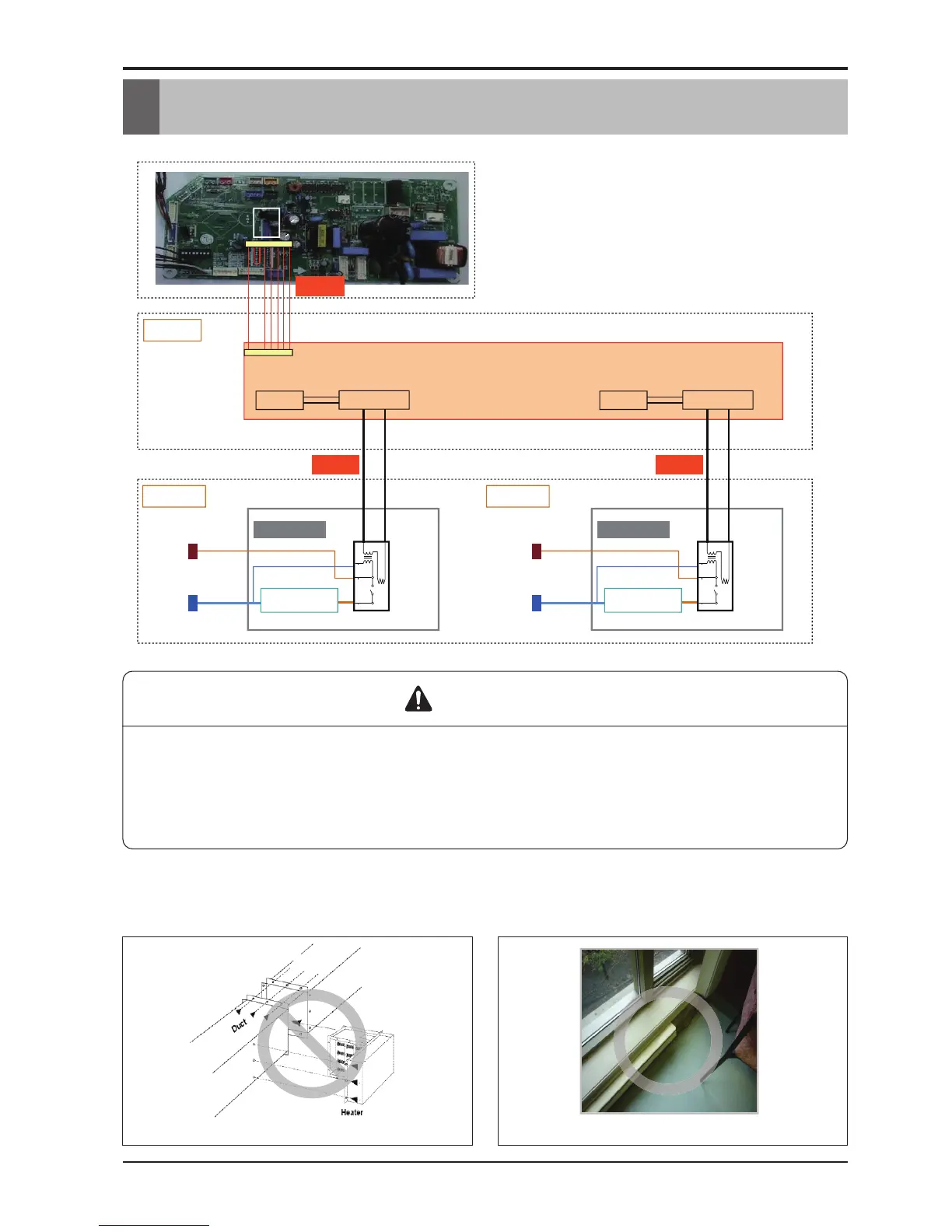

4. Cableado eléctrico
CN-PTC1
PRARH1
Calefacción
Circuito de relé
Resistance Heater
L
N
AC24V
DC12V
CN_PTC
Relé
Calentador del zócalo eléctrico
Heater
Terminal block
Calefacción
Circuito de relé
Resistance Heater
L
N
AC24V
Relé
Calentador del zócalo eléctrico
Heater
Terminal block
Cableado eléctrico
• El cable no debe estar expuesto al exterior de lo contrario podría conduce a un mal
funcionamiento de la máquina o unpoco de fuego veces debido a los daños de alambre.
•
cableado incorrecto también provocar un incendio, mal funcionamiento o daños a la máquina.
• La tensión de la instalación debe ser con otros sabios de 24V que puede lleva a una
descarga eléctrica, incendio, lesiones o la muerte.
ADVERTENCIA
Nota
• Utilice sólo UL1996 aprobado calentador.
• No utilice la estufa conductos, el uso del calentador Base Junta en su lugar.
Calentador de conducto Calentador de zócalo
