Manual de instalación 11
ESPAÑOL

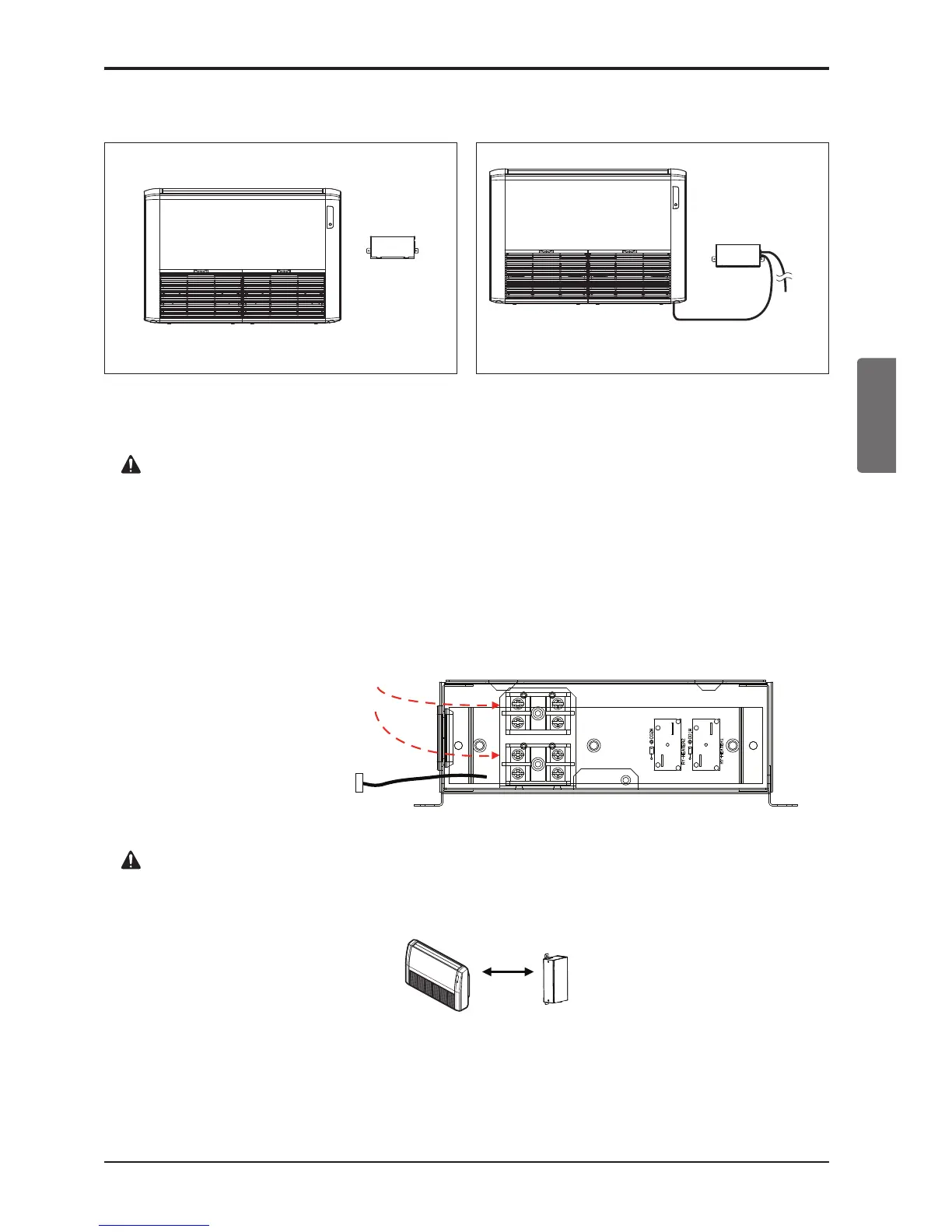

Esquema de montaje
n Suspendido del techo
Calentador auxiliar kit relé debe ser instalado con en 3.3ft del producto.
De lo contrario, el calentador podría no funcionar correctamente.
D < 3.3ft
A la unidad de interior
(CN-PTC)
Líneas de comunicación del calentador auxiliar
(Menos de 24 V CA, sobre AWG24)
Estos cables no deben entrar en cont
acto con líneas de alta tensión.
AB AB
※
Cableado
Líneas de
comunicación
del calentador
auxiliar
Paso 1. Monte el kit del relé en la pared. Paso 2. Conecte los cables y coloque la tapa.
PRECAUCIÓN
PRECAUCIÓN
No instale PRARS0 de los casos,
- Lugares que, expuesto a la lluvia o el agua que pueda.
De otra manera, puede da lugar a descargas eléctricas, incendios,
lesiones o incluso a veces la fatalidad.
Nota: Limpie los cables restantes tras la instalación.
