10 Kit de relé de calentador auxiliar
n CST de 4 vías
A la unidad de interior
(CN-PTC)
Líneas de comunicación del calentador auxiliar
(Menos de 24 V CA, sobre AWG24)
Estos cables no deben entrar en cont
acto con líneas de alta tensión.
Líneas de comunicación
del calentador auxiliar
AB AB
Compruebe la dirección para la unidad interior.
Líneas de comunicación
del calentador auxiliar
※
Cableado

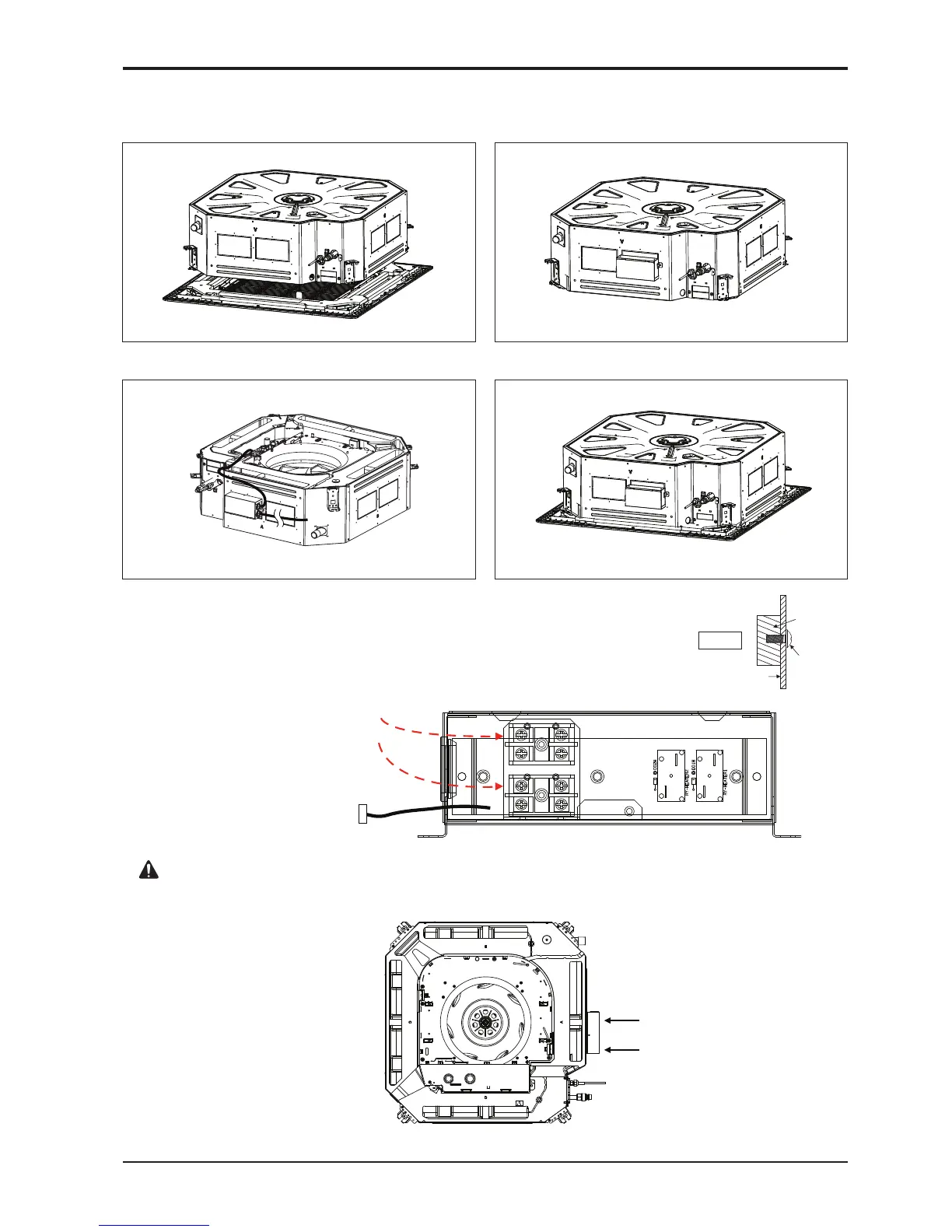

Esquema de montaje
Líneas de comunicación
del calentador auxiliar
Líneas de comunicación
del calentador auxiliar
Líneas de comunicaciónLíneas de comunicación
del calentador auxiliardel calentador auxiliar
Líneas de comunicación
del calentador auxiliar
Líneas de comunicación
del calentador auxiliar
Paso 1. Abra el panel frontal de control. Paso 2. Monte el PRARH1 con el armario.
Paso 3. Abra la tapa del PRARH1 y conecte los cables.
Paso 4. Coloque la tapa de la caja de control y el panel frontal.
PRECAUCIÓN
Fig. A
tapa del cuadro
eloctrico
tornillo
aislante
Nota: Durante la conexión de PRARH1 adjuntar aislamiento en la parte posterior de la tapa del cuadro
eléctrico donde recibe los tornillos como se muestra en la figura A.
Limpie los cables restantes tras la instalación.
