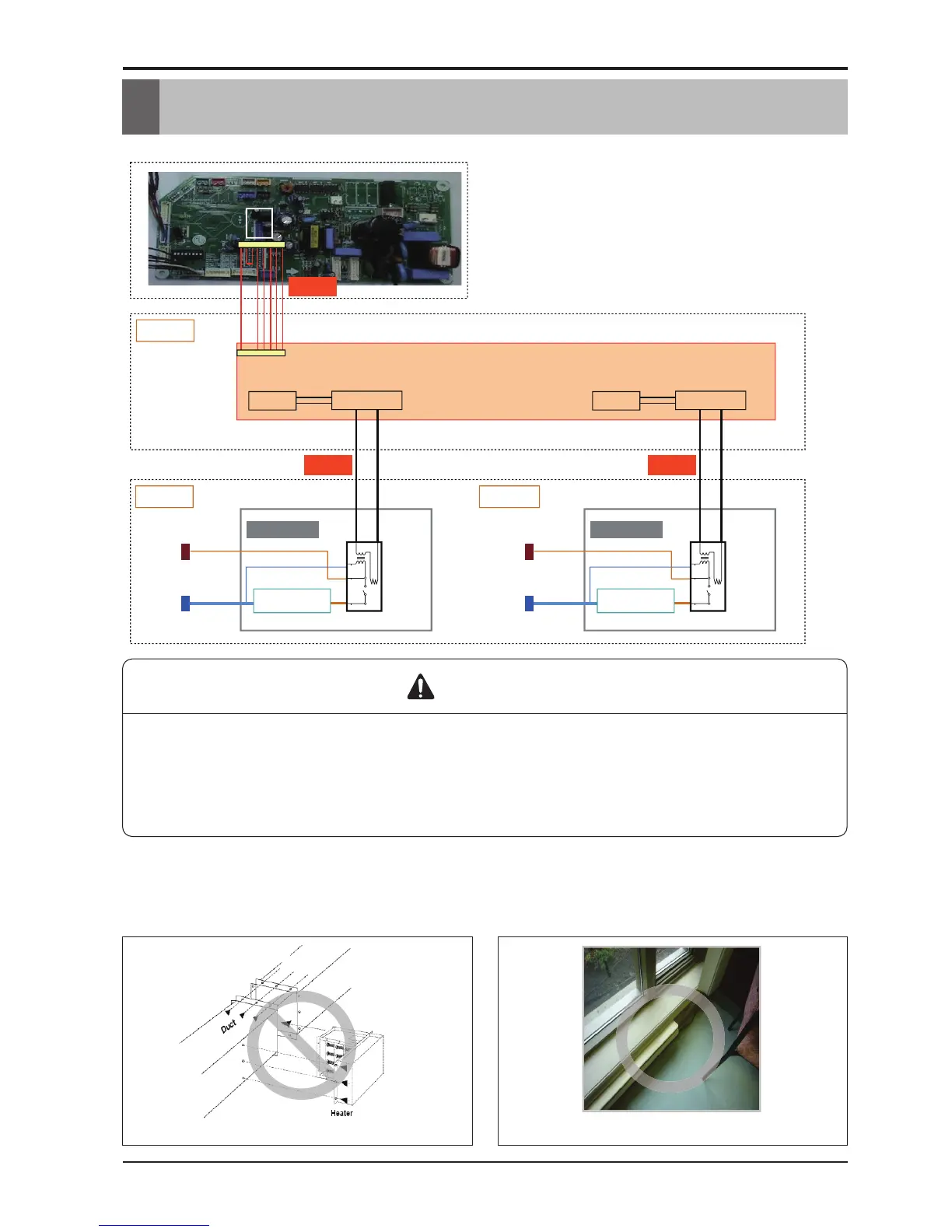

12 Kit relais du dispositif chauffant auxiliaire
4. Câblage électrique
Élément chauffant
Circuit relais
Resistance
Heater
Circuit relais
Resistance
Heater
CN-PTC1
PRARH1
L
N
AC24V
DC12V
CN_PTC
Relais
Terminal block
L
N
AC24V
Relais
Heater
Terminal block
Thermoplinthe électrique
Thermoplinthe électrique
Élément chauffant
Heater
Câblage électrique
• Le fil ne doit pas être exposé à l'extérieur sinonil peut conduit à un dysfonctionnement de
la machine ou d'un incendie fois en raison de fil dedommages.
câblage incorrect aussi provoquer un incendie, un dysfonctionnement ou d'endommager l'appareil.
• La tension de l'installation doit être dans 24V sage d'autres il peut conduit à un choc
électrique, incendie, de blessure ou de décès.
AVERTISSEMENT
Note
• Utilisez uniquement UL1996 approuvé chauffe.
• Ne pas utiliser le chauffe-conduit, l'utilisation de base du Conseil chauffe la place.
Élément chauffant dans une conduite
Thermoplinthe
