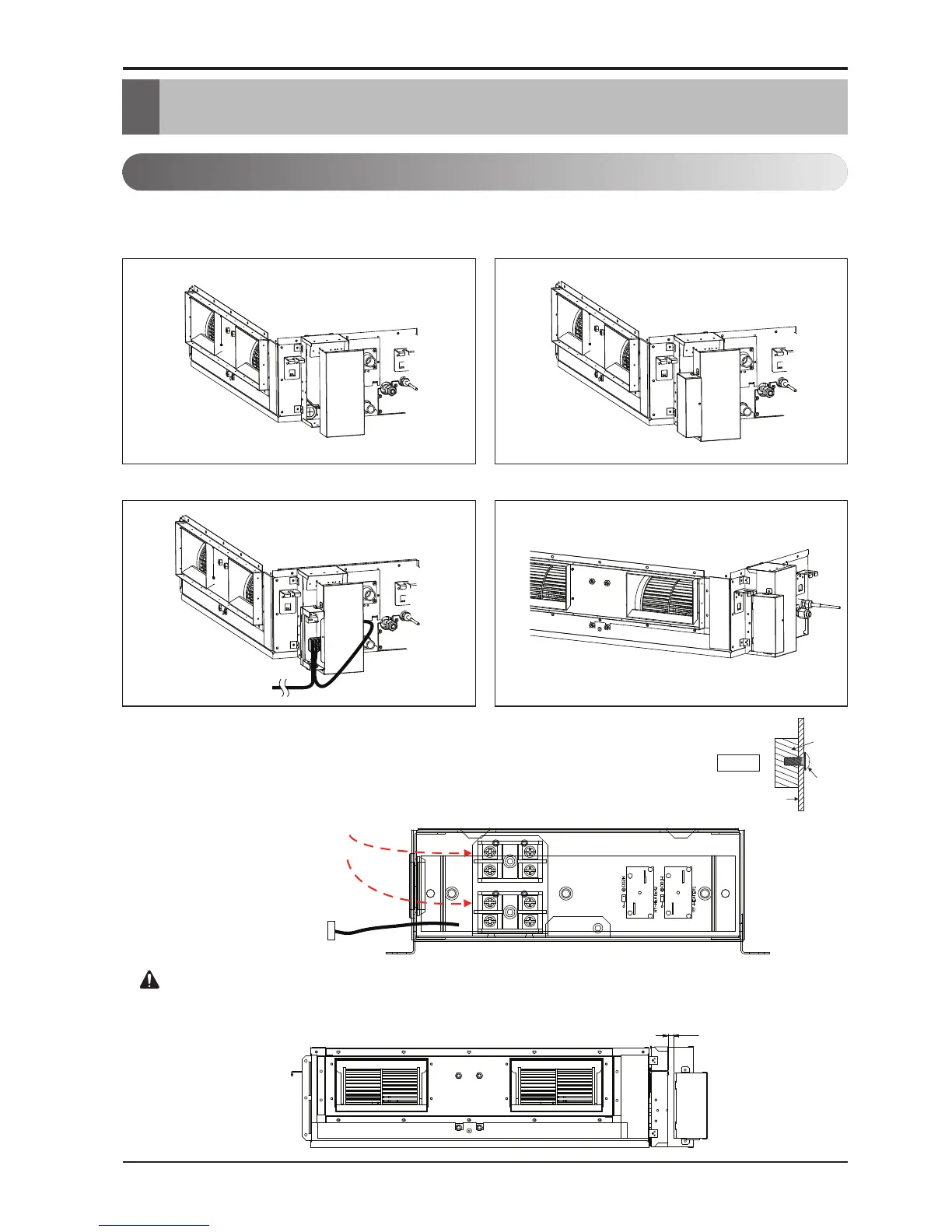

LG PRARH1 - Esquema de Montaje

Compruebe la distancia entre el PRARH1 y una caja de
control al conectar los pernos de anclaje.
9/16
A la unidad de interior
(CN-PTC)
Líneas de comunicación del calentador auxiliar
(Menos de 24 V CA, sobre AWG24)
Estos cables no deben entrar en cont
acto con líneas de alta tensión.
AB AB
Fig. A
tapa del cuadro
eloctrico
tornillo
aislant
※
Cableado
Nota: Durante la conexión de PRARH1 adjuntar aislamiento en la parte posterior de la tapa del cuadro
eléctrico donde recibe los tornillos como se muestra en la figura A.
Limpie los cables restantes tras la instalación.
PRECAUCIÓN
Líneas de comunicación
del calentador auxiliar
6 Kit de relé de calentador auxiliar
Esquema de montaje
3. Esquema de montaje
n Conducto de alta presión estática
Paso 1. Abra la tapa de la caja de control. Paso 2. Monte el PRARH1 con la tapa de la caja de control.
Paso 3. Abra la tapa del PRARH1 y conecte los cables. Paso 4. Monte la tapa de la caja de control.
Esquema de montaje - PRARH0
(Unidad: pulg)
