Fig. A
tapa del cuadro
eloctrico
tornill
aislant
Nota: Durante la conexión de PRARH1 adjuntar aislamiento en la parte posterior de la tapa del cuadro
eléctrico donde recibe los tornillos como se muestra en la figura A.
Limpie los cables restantes tras la instalación.

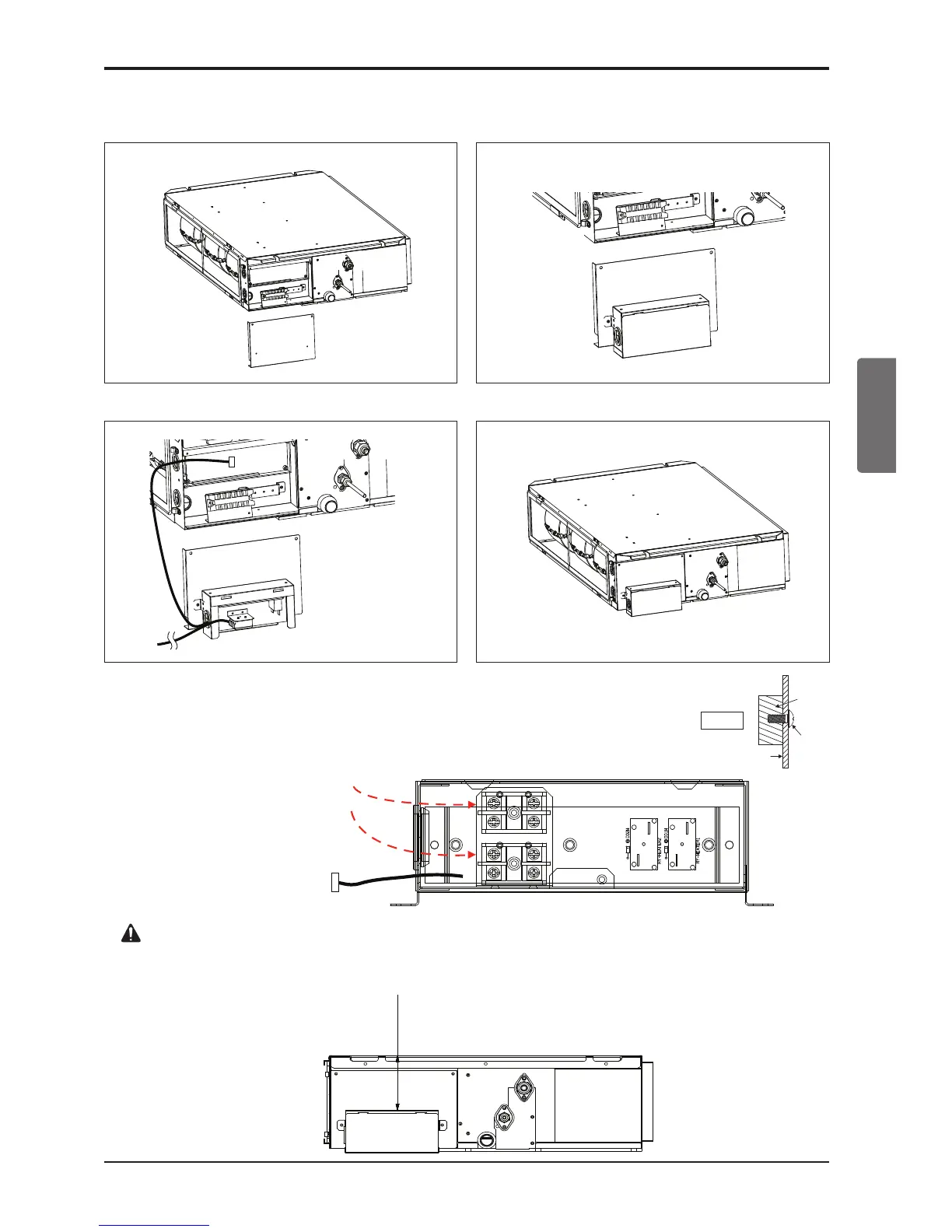

Esquema de montaje
Manual de instalación 7
ESPAÑOL
n Conducto de presión estática baja
A la unidad de interior
(CN-PTC)
Líneas de comunicación del calentador auxiliar
(Menos de 24 V CA, sobre AWG24)
Estos cables no deben entrar en cont
acto con líneas de alta tensión.
AB AB
Compruebe la distancia entre el PRARH0 y la parte superior
del modelo al conectar los pernos de anclaje.
4 13/32
※
Cableado
Líneas de comunicación del calentador auxiliar
Paso 1. Abra la tapa de la caja de control. Paso 2. Monte el PRARH1 con la tapa de la caja de control
Paso 3. Abra la tapa del PRARH1 y conecte los cables. Paso 4. Monte la tapa de la caja de control.
(Unidad: pulg)
PRECAUCIÓN
