Manuel d'installation 9
FRANÇAIS
n CST 2 voies
Vers la carte de circuit
imprimé de l'unité intérieure
(CN-PTC)
Lignes de communication du dispositif chauffant auxiliaire
(Sous AC24V, plus AWG24)
Ces fils ne doivent pas entrer en
contact avec des lignes à haute
tension.
AB AB
※
Câblage

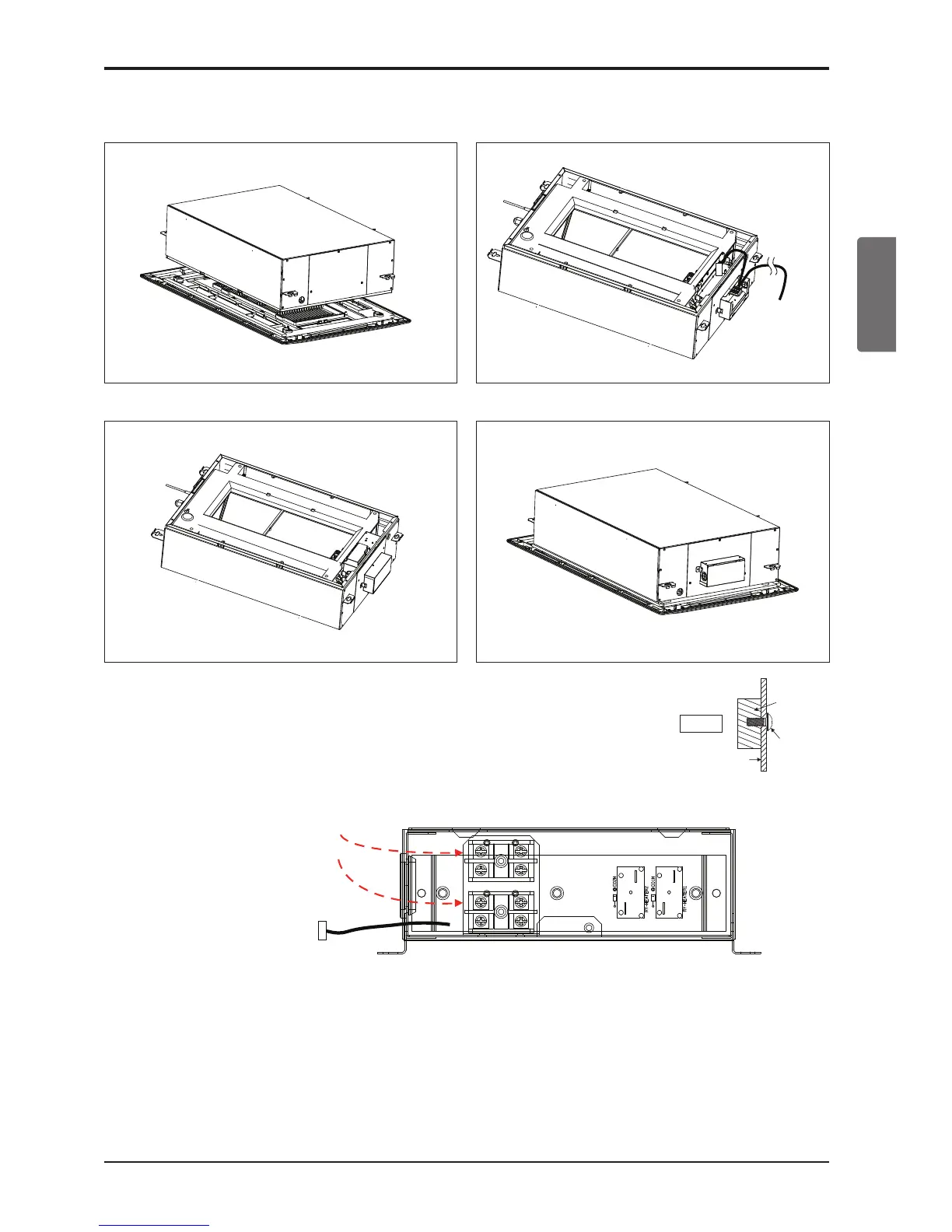

Schéma de montage
Lignes de
communication
du dispositif
chauffant auxiliaire
Étape 1. Ouvrez le panneau avant du coffret électrique. Étape 3. Ouvrez le capot du PRARH1 et branchez les câbles.
Étape 2. Montez le PRARH1 avec le boîtier Étape 4. Montez le couvercle et le panneau avant du coffret électrique.
Fig. A
boîtier de contrôle
Vis
Isolent
Note: Lors de la connexion du PRARH1 fixer l'isolantà l'arrière du boîtier de contrôle où il reçoit les vis
comme montré dans la figure A. Nettoyez les fils restants après l'installation.
