12
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADK (x8)
AIP
DSR
DSQ
ADK (x4)
DTK (x4)
DTK (x8)
3/8 in/po (x2)
(≈10 mm) (x2)

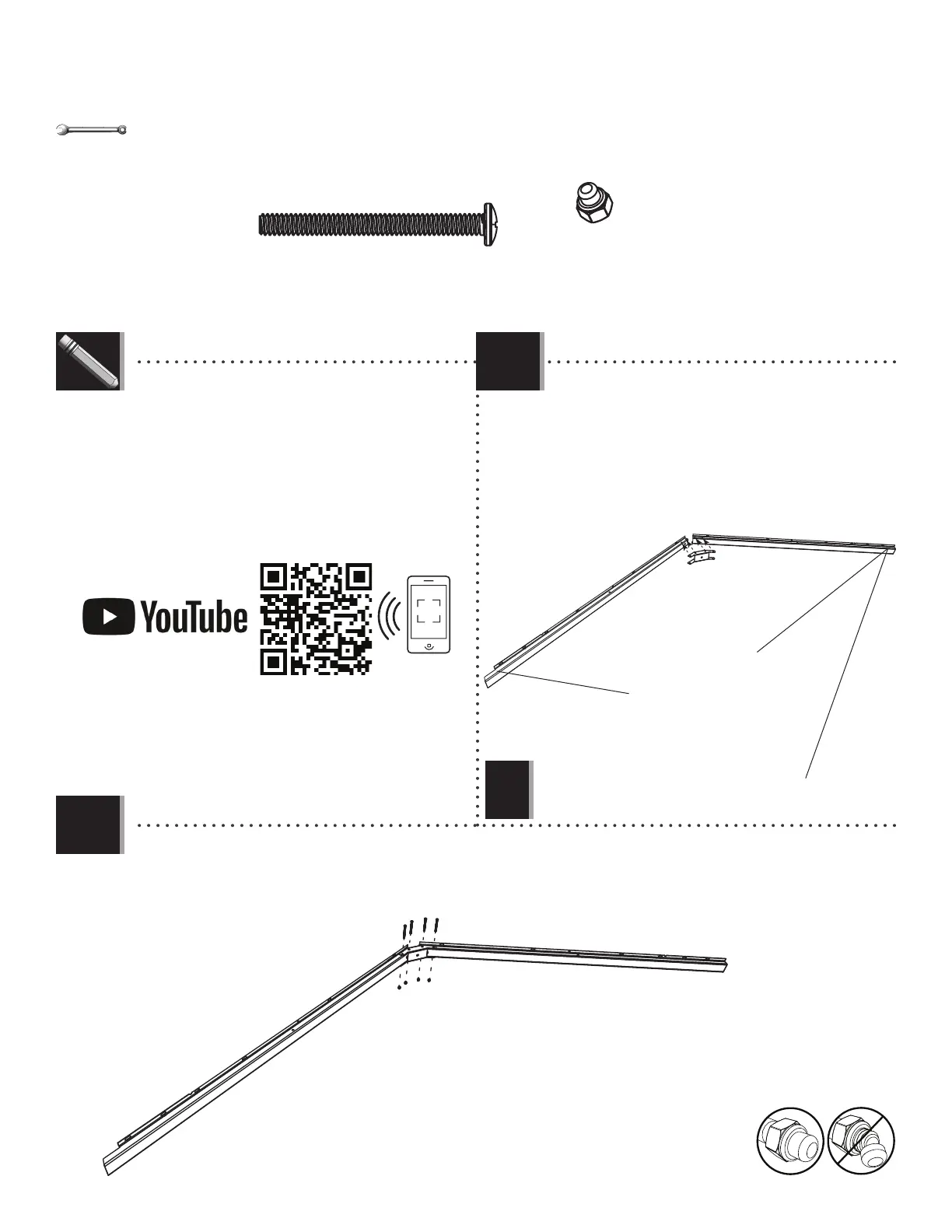

• Attach a Connector (AIP) to the end of two Truss
Gutter Channels (DSQ & DSR) as shown.
• Attacher un raccord (AIP) à l’extrémité des canaux de
gouttière (DSQ & DSR) comme indiqué.
• Sujetar un connector (AIP) a los extremos de los
canalones de la cercha (DSQ & DRS) como se muestra.
• Notch
• Encoche
• Muesca
• No Notch
• Sans encoche
• Sin muesca
• Attach a Connector (AIP) to the end of the Truss Gutter Channels (DSQ & DSR) as shown.
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSQ & DSR) comme indiqué.
• Sujetar un conector (AIP) a los extremos de los canalones de la cercha (DSQ & DSR) como se muestra.
SIDE TRUSSES (x2) / CERCHAS LATERALES (x2) / FERMES LATÉRAUX (x2)
• Note: Channel (DSR) has no notch at the end.
• Remarque : Le canal (DSR) n’a pas d’encoche à l’extrémité.
• Nota: El canalón (DSR) no tiene una muesca al extremo.
• If you have trouble with this section, follow the code below
to view a video on the assembly in this section.
• En cas d’avoir des problèmes problèmes avec cette
section, suivre le code en bas pour voir un vidéo sur
l’assemblage dans cette section.
• En caso de tener problemas con esta sección, seguir el
código debajo para ver un video sobre el ensamble en esta
sección.
!
2.2
2.1
http://go.lifetime.com/trussassem10x8
